محاسبه حجم گروت



محاسبه حجم گروت و نقش آن در عملکرد سازه

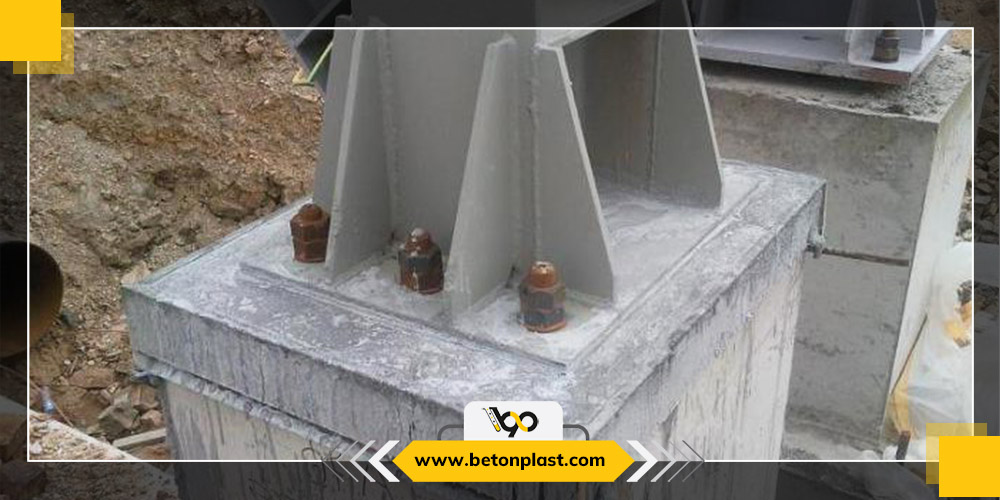

گروت به عنوان یک ماده پرکننده با پایه سیمانی، پلیمری یا اپوکسی، نقش کلیدی در ایجاد اتصال مؤثر و انتقال یکنواخت بار میان اجزای فلزی و بتنی ایفا می کند. در بخش هایی مانند زیر بیس پلیت، صفحه ستون، فونداسیون ماشین آلات و محل استقرار آنکربولت ها، گروت تنها یک ملات پرکننده ساده نیست، بلکه بخشی از سیستم سازه ای محسوب می شود. از این رو، محاسبه نادرست حجم گروت می تواند پیامدهای فنی و اقتصادی قابل توجهی به همراه داشته باشد.

اگر مقدار گروت کمتر از نیاز واقعی برآورد شود، بخشی از فضای خالی بدون پرشدن باقی می ماند که نتیجه آن کاهش سطح تماس، اختلال در انتقال بار و تضعیف عملکرد اتصال خواهد بود. در مقابل، برآورد بیش ازحد نیز منجر به افزایش هزینه مصالح، پرت اجرایی و اختلال در برنامه ریزی کارگاهی می شود. به همین دلیل، محاسبه حجم گروت باید بر مبنای اصول مهندسی و داده های واقعی انجام شود، نه بر اساس تجربه های تقریبی.

اساس این محاسبه، تعیین دقیق حجم فضای خالی قابل پر شدن است. در نگاه تئوریک، این فضا معمولاً به صورت یک حجم هندسی منظم در نظر گرفته می شود، اما در شرایط واقعی اجرا، عواملی مانند ناهمواری سطح بتن، تراز نبودن صفحات فلزی یا وجود شیار و خلل وفرج، باعث اختلاف بین حجم اسمی و حجم واقعی می شوند. بنابراین اندازه گیری دقیق فاصله مؤثر بین سطوح درگیر، اهمیت بیشتری از ابعاد اسمی دارد.

پس از تعیین حجم، تبدیل آن به مقدار مصرف گروت نیازمند توجه به مشخصات فنی محصول است. دانسیته گروت بسته به نوع، دانه بندی و ترکیب مواد اولیه متفاوت بوده و استفاده از مقادیر غیرواقعی یا جایگزینی آن با دانسیته بتن معمولی، یکی از خطاهای رایج در محاسبات کارگاهی است. علاوه بر این، شرایط اجرایی مانند روش اختلاط، نحوه اجرا و کیفیت قالب بندی نیز بر میزان مصرف واقعی اثر می گذارند و باید با در نظر گرفتن ضریب پرت منطقی اصلاح شوند.

در مجموع، محاسبه حجم گروت یک فرآیند عددی، تحلیلی و وابسته به شرایط واقعی پروژه است که با دقت در اندازه گیری، استفاده از مشخصات فنی صحیح و لحاظ کردن الزامات اجرایی، به نتیجه ای مطمئن، اقتصادی و سازه ای منجر خواهد شد.

گروت به عنوان یک ماده پرکننده با پایه سیمانی، پلیمری یا گروت اپوکسی، نقش کلیدی در ایجاد اتصال مؤثر و انتقال یکنواخت بار میان اجزای فلزی و بتنی ایفا می کند. در بخش هایی مانند زیر بیس پلیت، صفحه ستون، فونداسیون ماشین آلات و محل استقرار آنکربولت ها، گروت تنها یک ملات پرکننده ساده نیست، بلکه بخشی از سیستم سازه ای محسوب می شود. از این رو، محاسبه نادرست حجم گروت می تواند پیامدهای فنی و اقتصادی قابل توجهی به همراه داشته باشد.

اگر مقدار گروت کمتر از نیاز واقعی برآورد شود، بخشی از فضای خالی بدون پرشدن باقی می ماند که نتیجه آن کاهش سطح تماس، اختلال در انتقال بار و تضعیف عملکرد اتصال خواهد بود. در مقابل، برآورد بیش ازحد نیز منجر به افزایش هزینه مصالح، پرت اجرایی و اختلال در برنامه ریزی کارگاهی می شود. به همین دلیل، محاسبه حجم گروت باید بر مبنای اصول مهندسی و داده های واقعی انجام شود، نه بر اساس تجربه های تقریبی.

اساس این محاسبه، تعیین دقیق حجم فضای خالی قابل پر شدن است. در نگاه تئوریک، این فضا معمولاً به صورت یک حجم هندسی منظم در نظر گرفته می شود، اما در شرایط واقعی اجرا، عواملی مانند ناهمواری سطح بتن، تراز نبودن صفحات فلزی یا وجود شیار و خلل وفرج، باعث اختلاف بین حجم اسمی و حجم واقعی می شوند. بنابراین اندازه گیری دقیق فاصله مؤثر بین سطوح درگیر، اهمیت بیشتری از ابعاد اسمی دارد.

پس از تعیین حجم، تبدیل آن به مقدار مصرف گروت نیازمند توجه به مشخصات فنی محصول است. دانسیته گروت بسته به نوع، دانه بندی و ترکیب مواد اولیه متفاوت بوده و استفاده از مقادیر غیرواقعی یا جایگزینی آن با دانسیته بتن معمولی، یکی از خطاهای رایج در محاسبات کارگاهی است. علاوه بر این، شرایط اجرایی مانند روش اختلاط، نحوه اجرا و کیفیت قالب بندی نیز بر میزان مصرف واقعی اثر می گذارند و باید با در نظر گرفتن ضریب پرت منطقی اصلاح شوند.

در مجموع، محاسبه حجم گروت یک فرآیند عددی، تحلیلی و وابسته به شرایط واقعی پروژه است که با دقت در اندازه گیری، استفاده از مشخصات فنی صحیح و لحاظ کردن الزامات اجرایی، به نتیجه ای مطمئن، اقتصادی و سازه ای منجر خواهد شد.





مراحل محاسبه حجم گروت

مرحله اول: محاسبه حجم فضای خالی (مهم ترین بخش)

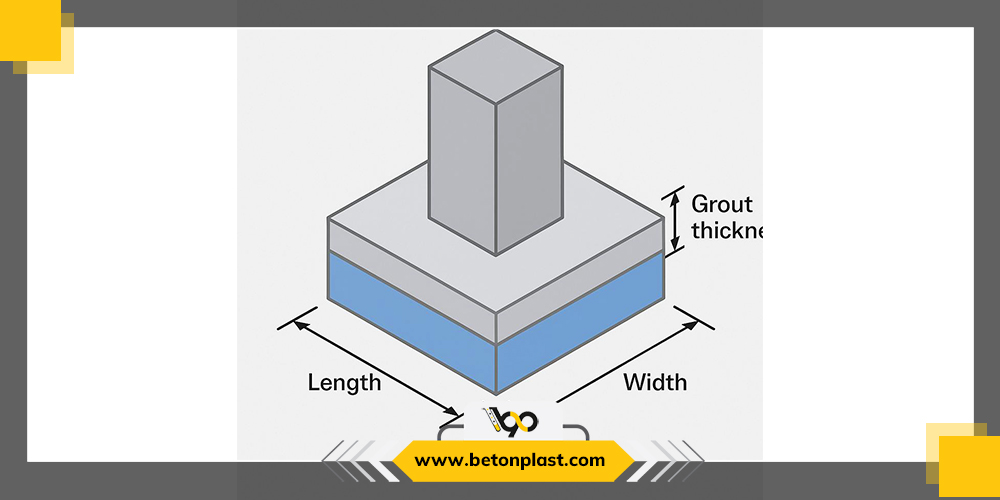

فرمول پایه محاسبه حجم گروت

در اغلب پروژه های عمرانی (به ویژه زیر بیس پلیت)، فضای گروت ریزی شکل هندسی منظم دارد و از فرمول کلاسیک زیر استفاده می شود:

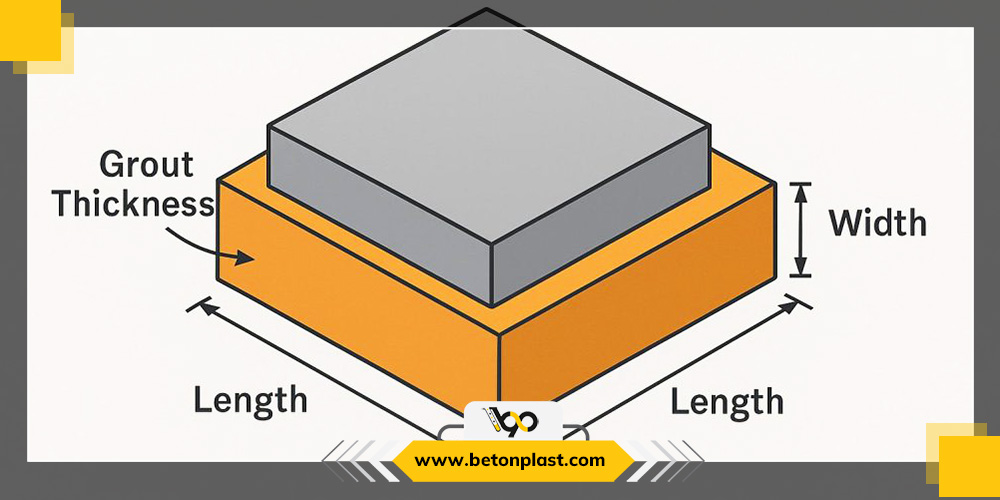

حجم گروت (m³)=طول (m)×عرض (m)×ضخامت گروت (m)

مثال عددی دقیق

فرض کنید بیس پلیت با ابعاد ۰٫۶ × ۰٫۶ متر داریم و ضخامت هواخوری زیر صفحه ۰٫۰۳ متر (۳ سانتی متر) است:

$$V = 0.6 \times 0.6 \times 0.03 = 0.0108 \text{ m³}$$

حجم واقعی فضای خالی = 0.0108 مترمکعب

نکته: برای سطوح صاف و منظم این روش کافی است. اگر سطح دارای برجستگی یا فرورفتگی باشد، لازم است حجم بخش های اضافی نیز محاسبه شود.



مرحله دوم: تبدیل حجم به وزن (با دانسیته گروت)

چگالی واقعی گروت چقدر است ؟

چگالی گروت سیمانی معمولاً بین 2000 تا 2200 kg/m³ است. مقدار مهندسی استاندارد و محافظه کارانه: 2100 kg/m³.

$$\text{وزن گروت (kg)} = \text{حجم (m³)} \times \text{چگالی گروت (kg/m³)}$$

ادامه مثال:

$$22.68=0.0108\times 2100$$

وزن گروت موردنیاز ≈ 22.7 کیلوگرم

به طور ساده: یک مکعب 1×1×1 متر از گروت ≈ 2100 کیلوگرم خواهد بود.



مرحله سوم: در نظر گرفتن ضریب پرت اجرایی

در اجرای واقعی، همیشه مقداری پرت وجود دارد:

• ریخت و پاش
• باقی ماندن در ظرف اختلاط
• ناهمواری سطح زیرکار
• هواگیری ناقص

ضریب پرت استاندارد

• اجرای دقیق و قالب بندی مناسب: ۵٪
• شرایط کارگاهی معمول: ۱۰٪

فرمول نهایی با پرت

                                                                                                  وزن نهایی=وزن محاسباتی×(1+ضریب پرت)

مثال با ۱۰٪ پرت

24.95=22.68×1.10

مقدار نهایی گروت ≈ 25 کیلوگرم



مرحله چهارم: تبدیل وزن گروت به تعداد کیسه

گروت های سیمانی آماده معمولاً در کیسه های 25 کیلوگرمی عرضه می شوند.

تعداد کیسه=25/وزن نهایی​

مثال نهایی

                                                                                                                  24.95/25≈1کیسه

نتیجه: برای این صفحه ستون دقیقاً 1 کیسه گروت نیاز است.



مرحله پنجم: محاسبه فضاهای نامنظم (روش تفکیکی)

گاهی فضاهای گروت ریزی ساده نیستند و شامل فرورفتگی ها یا شکست ها می شوند. در این حالت:

• تقسیم فضا به بلوک های هندسی (مکعب، منشور، استوانه)
• محاسبه حجم هر بخش با فرمول هندسی
• جمع کل حجم ها = حجم کل گروت موردنیاز

این روش برای پروژه های حساس و فضاهای پیچیده، دقیق ترین شیوه است.



فرمول نهایی محاسبه مقدار مصرف گروت در زیر بیس پلیت

اگر بخواهیم همه مراحل را در یک رابطه خلاصه کنیم:

مصرف گروت (kg)=L×W×T×ρ×(α+1)

که در آن:

• (L): طول (متر)
• (W): عرض (متر)
• (T): ضخامت گروت (متر)
• $\rho$: چگالی گروت (2100 kg/m³)
• $\alpha$: ضریب پرت (0.05 تا 0.10)

این مطلب را نیز بخوانید : وزن مخصوص گروت



خطاهای رایج در محاسبه حجم و مصرف گروت

• استفاده از چگالی بتن معمولی (2400 kg/m³) برای گروت غلط است
• نادیده گرفتن پرت اجرایی باعث کمبود گروت در حین اجرا می شود
• ضخامت گروت را نباید حدسی در نظر گرفت؛ واقعی اندازه گیری شود
• برای ضخامت ≤ 3 سانتی متر از گروت ریزدانه
• برای ضخامت > 3 سانتی متر از گروت درشت دانه





 جدول محاسبه میزان مصرف گروت (نمونه محاسبه شده)

محاسبه حجم و مصرف گروت یک فرآیند عدد محور و مهندسی است. با رعایت موارد زیر، خطا تقریباً صفر می شود:

• حجم دقیق فضای خالی
• چگالی واقعی گروت (≈ 2100 kg/m³)
• ضریب پرت منطقی (۵ تا ۱۰٪)

با این روش هم انتقال بار سازه ای تضمین می شود و هم هزینه و دوباره کاری حذف خواهد شد.
همچنین با اضافه شدن روش تفکیکی برای فضاهای نامنظم و مثال های عددی از محتوای اولیه، این نسخه جامع تر و قابل اجرا در پروژه های واقعی شده است.
