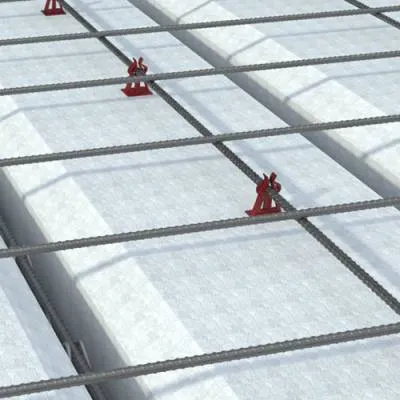

اسپیسر فلت فیکس

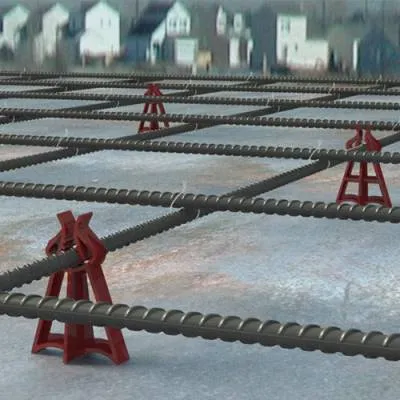

اسپیسرهای فلت فیکس را می توان به عنوان نسخه ای بهبود یافته از اسپیسرهای مینی فیکس معرفی کرد. این اسپیسرها با سطح صاف و تخت خود، به ویژه برای اجرای سقف ها و کف های سبک و پروژه هایی که از فوم های پلی استایرن استفاده می کنند، گزینه ای ایده آل به شمار می روند. طراحی خاص آن ها باعث شده تا در پروژه های مختلف عمرانی و ساختمانی، نصب میلگردها با سهولت و دقت بیشتری انجام شود.سطح اتکای بزرگ تر فلت فیکس موجب توزیع بهتر بار و جلوگیری از نشست اسپیسر در قالبهای پلی استایرن و سطوح نرم میشود
ویژگی ها و کاربردها:
- استفاده از میلگردهای متنوع: اسپیسر فلت فیکس برای میلگردهایی با قطر 6 تا 16 میلی متر طراحی شده است و مناسب برای انواع شبکه های آرماتور در سازه های سبک است.
- نصب بهینه و استاندارد: در هر متر مربع سطح، استفاده از چهار عدد اسپیسر فلت فیکس توصیه می شود. این موضوع باعث جلوگیری از جابه جایی میلگردها در حین بتن ریزی شده و پوشش بتنی یکنواخت تری ایجاد می کند.
- سازگاری با سطوح نرم و سخت: به دلیل طراحی فلت کف اسپیسر، امکان استفاده در ترکیب با فوم پلی استایرن و قالب های لغزنده بدون ایجاد آسیب یا تغییر شکل، وجود دارد.
- افزایش ایمنی و کیفیت سازه: این اسپیسرها به تثبیت شبکه آرماتور در موقعیت صحیح کمک کرده و در نتیجه ایمنی سازه را در برابر بارهای وارده افزایش می دهند.
- قابل استفاده در پروژه های مختلف: این مدل از اسپیسرهای پلاستیکی در پروژه های مسکونی، تجاری و حتی سازه های خاص مانند دیوارهای حائل عملکرد بالایی دارند.

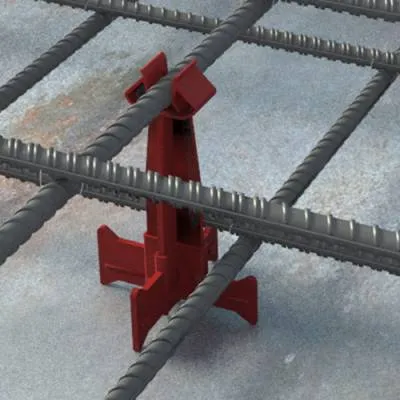

اسپیسر ساید فیکس (Side Fix)
اسپیسر ساید فیکس یا اسپیسر یک طرفه، به گونه ای طراحی شده که امکان نصب میلگرد از یک سمت را فراهم می کند و برای محیط های دارای محدودیت فضا بسیار کاربردی است.
ویژگی ها و کاربردها:
مناسب سایز میلگرد 12 تا 25 میلیمتر
تحمل بار بالا: تا 200 کیلوگرم بار نقطه ای را تحمل می کند، که آن را مناسب برای تیرها و پوترها در پروژه های مسکونی و تجاری می سازد.
کاربرد در پروژه های متوسط و نیمه سنگین: طراحی این محصول برای استفاده در کف ها و تیرها با استحکام بالا و ثبات شبکه میلگرد در زمان بتن ریزی ایده آل است.
کاهش زمان اجرا و هزینه ها: نصب سریع و آسان، بدون نیاز به ابزار خاص، موجب صرفه جویی در زمان و هزینه اجرایی پروژه می شود.
ایده آل برای ساخت سازه های بتن آرمه که نیاز به دقت بالای کاور بتن دارند.

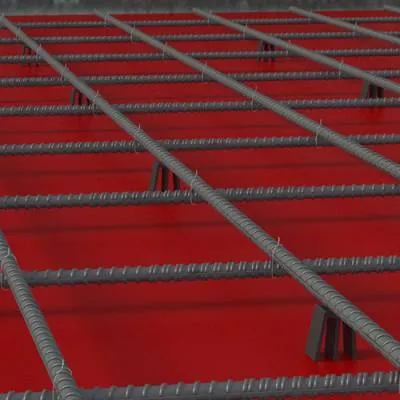

اسپیسر یو فیکس (U-Fix)
اسپیسر یوفیکس که طراحی خاص آن به شکل حرف U است، بدون داشتن شاخک قفل کن، میلگرد را در یک محل ثابت قرار می دهد و بیشتر نقش نشیمنگاه را برای آرماتورها دارد.
ویژگی ها:
• تحمل بار نقطه ای تا 200 کیلوگرم و مناسب برای کف های متوسط، تیرها و ستون ها.
• مناسب برای پروژه هایی که بتن ریزی سبک تر دارند و رفت وآمد بر روی میلگردها کمتر است.
• استفاده در مواردی که نیاز به قالب های بالا رونده و تثبیت موقت میلگرد است.
• این اسپیسر بیشتر در پروژه هایی با نیاز به ظرافت و چیدمان خاص شبکه آرماتور کاربرد دارد.

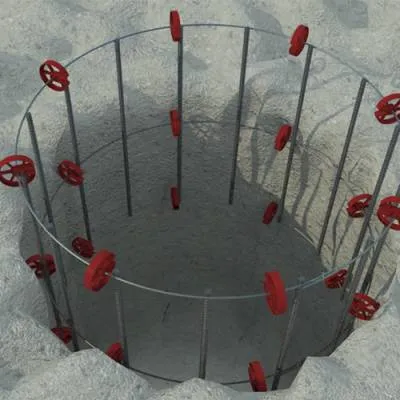

اسپیسر کیج فیکس
اسپیسر کیج فیکس با طراحی قفسه ای خود، یکی از بهترین گزینه ها برای استفاده در شبکه های اسپیرال و پروژه هایی نظیر پایه پل ها و سازه های دریایی است.
ویژگی ها:
• طراحی بدون دندانه که به راحتی روی میلگردهای با قطر ۸ تا ۱۴ میلی متر نصب می شود.
• مناسب برای استفاده در قالب های بالا رونده، قالب لغزنده، و شبکه های آرماتور بزرگ.
• در هر قطر از شبکه آرماتور، به طور معمول از ۸ عدد از این اسپیسرها استفاده می شود.
• افزایش پایداری و استحکام سازه و جلوگیری از جابه جایی میلگردها در حین بتن ریزی.

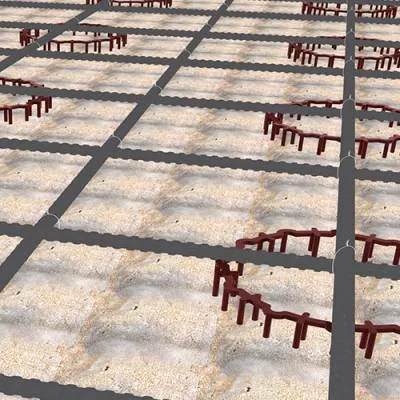

اسپیسر راند بیس
اسپیسر راند بیس با طراحی حلقه ای و چند پایه ای، بدون داشتن شاخک قفل کن، برای سازه های با وزن متوسط تا سنگین بسیار مناسب است.
ویژگی ها:
• تحمل بار نقطه ای تا 200 کیلوگرم.
• قابل استفاده برای میلگرد تا قطر 22 میلی متر.
• نصب در کف و سقف، مخصوصاً در دال های سبک و دیوارهای پیش ساخته.
• ایجاد ثبات بالا برای میلگرد در سطوح نرم مانند فوم و پلی استایرن.

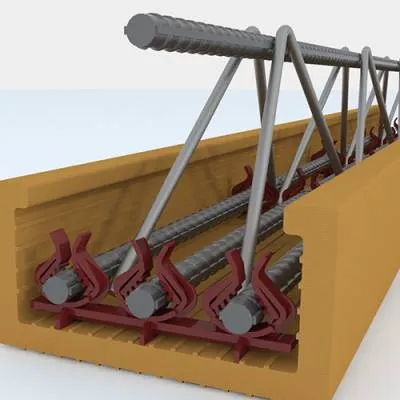

اسپیسر تیرچه تک تقویت
این نوع اسپیسر برای خرپاهای تیرچه های آماده طراحی شده و دارای دو قفل کن جانبی و یک قفل کن مرکزی برای نگه داشتن میلگرد تقویتی است.
• مناسب برای قالب های فلزی و تیرچه های یافوندوله.
• نصب سریع و افزایش کیفیت میلگردگذاری.
• جلوگیری از جابه جایی میلگرد در حین بتن ریزی.

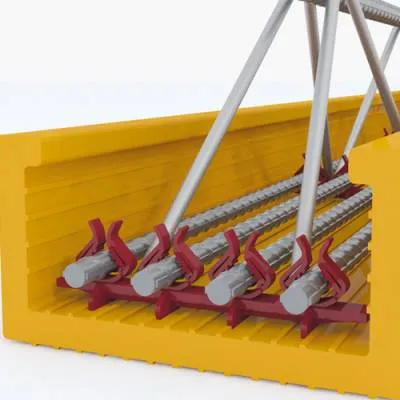

اسپیسر تیرچه دو تقویت
با دارا بودن دو قفل کن کناری و یک قفل کن مرکزی، این اسپیسر به ویژه برای پروژه های ساختمان های مسکونی، تجاری و صنعتی کاربرد دارد.
• قابلیت نگهداری دقیق میلگردهای تقویتی در تیرچه های پیش ساخته.
• افزایش استحکام سازه و کاهش زمان اجرای میلگردگذاری.

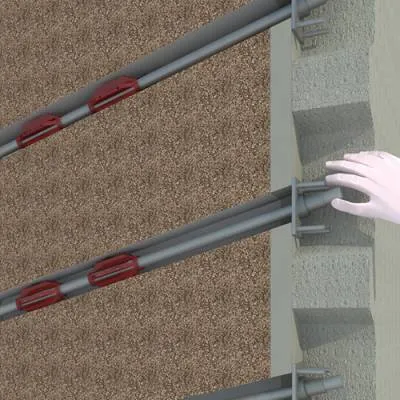

اسپیسر نیلینگ
اسپیسر نیلینگ به عنوان محافظ میلگرد در پروژه های تونل سازی و دیوارهای نگهبان استفاده می شود.
• جلوگیری از تماس خاک با میلگرد و کاهش خوردگی آرماتورها.
• افزایش طول عمر سازه و بهبود عملکرد در محیط های مرطوب و ناپایدار.
• قابلیت نصب در شرایط و زوایای مختلف بسته به نیاز پروژه.

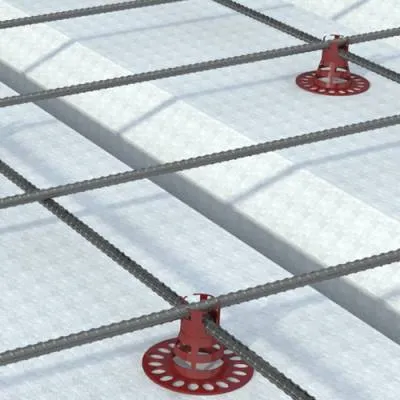

اسپیسر فلت بار
اسپیسر فلت بار مناسب برای تقاطع دو شبکه آرماتور عمود بر هم است و برای سطوحی مانند پلی استایرن که نرم و فرو رونده اند طراحی شده است.
• تحمل بار نقطه ای بین ۱۲۰ تا ۱۵۰ کیلوگرم.
• مناسب برای میلگردهای با قطر ۸ تا ۱۶ میلی متر.
• ایده آل برای پروژه هایی که پوشش بتنی دقیق و یکدست در نقاط تقاطع میلگرد اهمیت دارد.
اشتباهات رایج در انتخاب اسپیسر
انتخاب صحیح اسپیسر تأثیر مستقیمی بر حفظ کاور بتن، پایداری شبکه آرماتور و کیفیت نهایی بتن ریزی دارد. با این حال، در بسیاری از پروژه های ساختمانی، انتخاب نادرست اسپیسر یا اجرای غیراصولی آن باعث کاهش پوشش بتن، جابه جایی میلگردها و حتی افزایش هزینه های تعمیر و نگهداری سازه در آینده می شود. آشنایی با رایج ترین خطاهای اجرایی می تواند از بروز این مشکلات جلوگیری کند.
انتخاب اسپیسر بدون توجه به وزن شبکه آرماتور
یکی از متداول ترین اشتباهات، استفاده از اسپیسرهای سبک برای شبکه های آرماتور سنگین است. هر اسپیسر دارای ظرفیت باربری مشخصی است و در صورت عدم تناسب با وزن آرماتورها، احتمال تغییر شکل، شکست یا نشست آن افزایش می یابد. به عنوان مثال، استفاده از مینی فیکس در فونداسیون های سنگین یا رادیه ها می تواند باعث کاهش کاور بتن شود.
توجه نکردن به نوع عضو سازه ای
هر بخش از سازه به اسپیسر مخصوص خود نیاز دارد. استفاده از اسپیسرهای افقی در ستون ها و دیوارها یا استفاده از اسپیسرهای عمودی در کف و فونداسیون، باعث عدم تأمین پوشش بتن و کاهش کیفیت اجرا خواهد شد. انتخاب اسپیسر باید متناسب با نوع عضو سازه ای انجام شود.
انتخاب نادرست ارتفاع اسپیسر
ارتفاع اسپیسر مستقیماً با مقدار کاور بتن در ارتباط است. انتخاب اسپیسر با ارتفاع کمتر یا بیشتر از مقدار تعیین شده در نقشه های اجرایی، می تواند باعث کاهش دوام سازه و عدم انطباق با الزامات طراحی شود.
استفاده از تعداد ناکافی اسپیسر
کاهش تعداد اسپیسرها با هدف صرفه جویی در هزینه، یکی از اشتباهات رایج در کارگاه های ساختمانی است. این کار باعث تمرکز بار روی تعداد محدودی اسپیسر شده و احتمال جابه جایی شبکه میلگرد در زمان بتن ریزی را افزایش می دهد.
بی توجهی به شرایط اجرایی پروژه
در پروژه هایی که حجم بتن ریزی بالا است یا تردد نیروهای اجرایی روی شبکه آرماتور زیاد است، انتخاب اسپیسرهای با ظرفیت باربری پایین می تواند منجر به تغییر شکل یا شکست اسپیسر شود. شرایط اجرا باید همواره در کنار مشخصات فنی محصول مورد توجه قرار گیرد.
استفاده از اسپیسر روی بستر نامناسب
در سقف های یونولیتی، قالب های پلی استایرن یا سطوح نرم، استفاده از اسپیسرهای معمولی ممکن است باعث فرو رفتن اسپیسر در بستر و کاهش کاور بتن شود. در چنین شرایطی باید از اسپیسرهایی با سطح اتکای بیشتر استفاده شود.
استفاده از اسپیسرهای آسیب دیده یا بی کیفیت
اسپیسرهای ترک خورده، شکسته یا تولیدشده از مواد اولیه نامرغوب، توانایی تحمل بار طراحی را ندارند و ممکن است در حین اجرا عملکرد مناسبی نداشته باشند. استفاده از محصولات استاندارد و کنترل کیفیت قبل از نصب، بخش مهمی از فرآیند آرماتوربندی محسوب می شود.
تصور اشتباه درباره افزایش تعداد اسپیسر
برخی تصور می کنند می توان با افزایش تعداد اسپیسرهای سبک، جایگزینی برای اسپیسرهای سنگین تر ایجاد کرد. در حالی که ظرفیت باربری هر اسپیسر محدود است و در بسیاری از موارد افزایش تعداد اسپیسر نمی تواند ضعف انتخاب محصول نامناسب را جبران کند.
ویژگی های کلی اسپیسرهای پلاستیکی
- وزن سبک و حمل آسان.
- مقاومت در برابر خوردگی، مواد شیمیایی و رطوبت.
- عایق حرارتی و صوتی.
- نصب آسان بدون نیاز به ابزار خاص.
- تولید از مواد بازیافتی و سازگار با محیط زیست.
- قیمت مناسب و تنوع در مدل، سایز و رنگ.
کاربرد اسپیسر پلاستیکی
اسپیسر پلاستیکی یکی از اجزای مهم در اجرای سازههای بتن آرمه است که وظیفه اصلی آن حفظ فاصله طراحیشده بین میلگرد و سطح بتن (کاور بتن) میباشد. استفاده از اسپیسر مناسب باعث میشود شبکه آرماتور در طول عملیات آرماتوربندی و بتنریزی در موقعیت صحیح خود باقی بماند و پوشش بتنی مورد نیاز مطابق نقشههای اجرایی تأمین شود.
مهمترین کاربردهای اسپیسر پلاستیکی عبارتاند از:
-
تأمین کاور بتن و جلوگیری از کاهش پوشش میلگرد
-
تثبیت شبکه آرماتور در زمان بتنریزی
-
جلوگیری از جابهجایی میلگردها بر اثر تردد نیروهای اجرایی
-
حفظ موقعیت طراحیشده آرماتورها در اعضای افقی و عمودی
-
کمک به افزایش دوام سازه از طریق حفظ پوشش بتنی مناسب
-
قابل استفاده در فونداسیون ها، دال ها، ستون ها، دیوارهای برشی، شمع ها و قطعات پیشساخته بتنی
مزایای استفاده از اسپیسر پلاستیکی
استفاده از اسپیسر پلاستیکی در مقایسه با روشهای سنتی نگهداری میلگرد، موجب افزایش دقت اجرایی و کنترل بهتر کاور بتن میشود. این محصولات به دلیل وزن کم، مقاومت مناسب و تنوع طراحی، امروزه به یکی از پر کاربردترین فاصله نگهدار های میلگرد در صنعت ساختمان تبدیل شدهاند.
- مهمترین مزایای اسپیسرهای پلاستیکی عبارتاند از:
- حفظ یکنواخت کاور بتن در تمام سطح عضو سازهای
- کاهش احتمال خوردگی میلگرد از طریق تأمین پوشش بتنی مناسب
- مقاومت در برابر رطوبت، مواد خورنده و شرایط محیطی کارگاهی
- وزن کم و سهولت حمل و نصب
- عدم نیاز به ابزار یا تجهیزات ویژه در زمان اجرا
- تولید در مدلهای متنوع برای اعضای افقی، عمودی و دو شبکه
- کاهش خطاهای اجرایی در آرماتوربندی
- کمک به افزایش دوام و عمر مفید سازههای بتنآرمه
- قابلیت تولید از مواد پلیمری بازیافتی و قابل بازیافت
وزن اسپیسر پلاستیکی
وزن اسپیسر پلاستیکی یکی از پارامترهایی است که می تواند تا حد زیادی نشان دهنده میزان مواد اولیه مصرفی، استحکام ساختاری و ظرفیت باربری محصول باشد. البته وزن بیشتر به تنهایی معیار کیفیت نیست، اما در اسپیسرهای مهندسی شده، افزایش وزن معمولاً ناشی از تقویت نقاط باربر، افزایش ضخامت بخش های حساس و استفاده از طراحی مقاوم تر برای تحمل بارهای اجرایی است.
در محصولات بتن پلاست، طراحی اسپیسرها به گونه ای انجام شده است که ضمن حفظ ابعاد استاندارد، استحکام کافی برای تحمل بار شبکه آرماتور، تردد عوامل اجرایی و فشارهای ناشی از بتن ریزی فراهم شود. به همین دلیل بسیاری از مدل های تولیدی این مجموعه در مقایسه با نمونه های سبک و غیراستاندارد بازار، دارای ساختار مستحکم تر و ظرفیت باربری بالاتری هستند.
استفاده از مواد پلیمری باکیفیت و کنترل دقیق فرآیند تولید، موجب شده است اسپیسرهای بتن پلاست در برابر شکستگی، تغییر شکل و نشست موضعی عملکرد مناسبی داشته باشند. این ویژگی به ویژه در فونداسیون ها، دال های حجیم، رادیه ها و سازه های دارای تراکم بالای میلگرد اهمیت بیشتری پیدا می کند؛ زیرا در این شرایط اسپیسر باید علاوه بر حفظ کاور بتن، وزن شبکه آرماتور و بارهای اجرایی را نیز تحمل کند.
در انتخاب اسپیسر مناسب، علاوه بر وزن محصول باید به عواملی مانند ظرفیت باربری، نوع عضو سازه ای، قطر میلگرد، ارتفاع کاور بتن و شرایط اجرایی پروژه نیز توجه شود. به همین دلیل اسپیسرهای بتن پلاست با تنوع گسترده در طراحی و باربری، امکان انتخاب دقیق محصول متناسب با نیاز هر پروژه را فراهم می کنند.
دلایل تغییر شکل اسپیسر پلاستیکی
اسپیسرهای پلاستیکی به منظور حفظ فاصله استاندارد بین میلگرد و سطح بتن (کاور بتن) طراحی می شوند. عملکرد صحیح این قطعات نقش مهمی در تثبیت شبکه آرماتور و اجرای دقیق پوشش بتنی دارد. با این حال، در صورت انتخاب نامناسب یا اجرای غیراصولی، اسپیسر ممکن است دچار تغییر شکل، نشست یا شکستگی شود که نتیجه آن کاهش کاور بتن و جابه جایی آرماتورها خواهد بود.
انتخاب نامناسب نوع اسپیسر
یکی از رایج ترین دلایل تغییر شکل اسپیسر، عدم تناسب ظرفیت باربری آن با وزن شبکه آرماتور است. به عنوان مثال، استفاده از اسپیسرهای سبک مانند مینی فیکس در فونداسیون های سنگین یا رادیه ها می تواند موجب تغییر شکل اسپیسر و کاهش فاصله میلگرد از سطح بتن شود. انتخاب اسپیسر باید بر اساس وزن آرماتورها، ضخامت عضو بتنی و شرایط اجرایی پروژه انجام گیرد.
بارگذاری بیش از ظرفیت طراحی
هر اسپیسر برای تحمل محدوده مشخصی از بار طراحی می شود. زمانی که وزن میلگردها، تجهیزات اجرایی یا نیروهای وارد شده در حین بتن ریزی از ظرفیت طراحی اسپیسر بیشتر باشد، احتمال نشست یا تغییر شکل آن افزایش پیدا می کند. به همین دلیل در اعضای سنگین، استفاده از اسپیسرهای با ظرفیت باربری بالاتر توصیه می شود.
تعداد ناکافی اسپیسر در سطح کار
کاهش تعداد اسپیسرها باعث می شود بار شبکه آرماتور روی تعداد محدودی از نقاط متمرکز شود. این تمرکز بار می تواند منجر به تغییر شکل موضعی اسپیسرها و در نهایت جابه جایی شبکه میلگرد شود. رعایت تعداد اسپیسر متناسب با نوع عضو و وزن آرماتور از مهم ترین اصول اجرای صحیح آرماتوربندی است.
. تراکم زیاد میلگردها
در برخی فونداسیون ها، دال های صنعتی و رادیه ها، تراکم بالای میلگردها موجب افزایش بار وارده بر اسپیسر می شود. در چنین شرایطی استفاده از اسپیسرهای سبک می تواند باعث کاهش کاور بتن و افت کیفیت اجرای سازه شود. انتخاب اسپیسر متناسب با تراکم آرماتور نقش مهمی در جلوگیری از این مشکل دارد.
تردد نیروهای اجرایی روی شبکه آرماتور
در زمان آرماتوربندی و بتن ریزی، رفت وآمد کارگران و جابه جایی تجهیزات اجرایی بار اضافی به شبکه میلگرد وارد می کند. این بارهای موقت در بسیاری از موارد بیشتر از وزن خود آرماتورها بوده و در صورت انتخاب نادرست اسپیسر، باعث تغییر شکل یا شکست آن می شوند.
استفاده روی سطوح نرم یا ناپایدار
در سقف های یونولیتی، قالب های پلی استایرن و بسترهای نرم، اسپیسرهای معمولی ممکن است در سطح زیرین فرو بروند. این اتفاق باعث کاهش کاور بتن و تغییر موقعیت میلگردها می شود. در چنین شرایطی استفاده از اسپیسرهایی با سطح اتکای بیشتر مانند فلت فیکس راهکار مناسب تری است.
کیفیت پایین مواد اولیه
کیفیت پلیمر مصرفی در تولید اسپیسر تأثیر مستقیمی بر مقاومت مکانیکی آن دارد. استفاده از مواد اولیه نامرغوب یا فرآیند تولید غیراستاندارد می تواند مقاومت فشاری و پایداری اسپیسر را کاهش داده و احتمال تغییر شکل آن را افزایش دهد.
شرایط نامناسب نگهداری و انبارش
قرار گرفتن طولانی مدت اسپیسرها در معرض تابش مستقیم نور خورشید، دمای بالا یا ضربه های مکانیکی قبل از اجرا می تواند باعث کاهش خواص مکانیکی آن ها شود. نگهداری صحیح محصولات پیش از مصرف، بخشی از الزامات کنترل کیفیت در پروژه های عمرانی محسوب می شود.
چگونه از تغییر شکل اسپیسر جلوگیری کنیم؟
برای جلوگیری از تغییر شکل اسپیسر پلاستیکی باید نوع اسپیسر بر اساس وزن شبکه آرماتور، قطر میلگرد، ضخامت کاور بتن و شرایط اجرایی پروژه انتخاب شود. همچنین رعایت تعداد مناسب اسپیسر، استفاده از محصولات باکیفیت و جلوگیری از بارگذاری بیش از ظرفیت طراحی، نقش مهمی در حفظ عملکرد صحیح اسپیسر و کیفیت نهایی سازه بتنی دارد.
