اسپیسر فونداسیون







نقش اسپیسر فونداسیون عملکرد سازه

اسپیسر فونداسیون قطعه‌ای کنترلی در سیستم آرماتوربندی است که وظیفه آن تثبیت موقعیت میلگرد و تضمین حفظ پوشش بتن (Concrete Cover) طبق الزامات طراحی است. در صورت عدم استفاده از اسپیسر استاندارد، شبکه آرماتور تحت وزن خود، تردد اجرایی و فشار بتن تازه دچار نشست شده و کاور کاهش می‌یابد. پیامد این موضوع عبارت است از:

• افزایش نفوذپذیری و شروع خوردگی فولاد

• کاهش دوام سازه در محیط‌های مهاجم

• افت ظرفیت باربری در بلندمدت

بنابراین اسپیسر یک قطعه جانبی نیست بلکه یک مؤلفه کنترلی مؤثر در دوام ۳۰ تا ۵۰ ساله فونداسیون محسوب می‌شود.

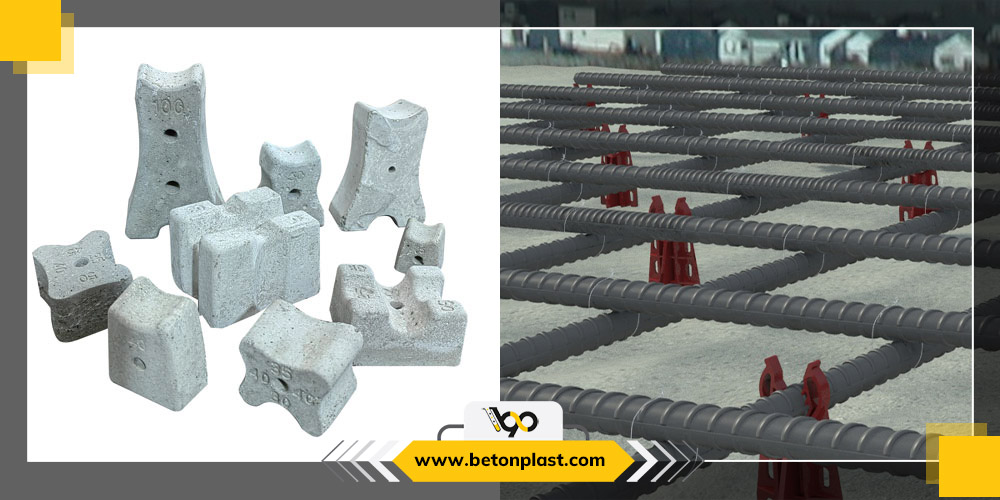

انواع اسپیسر فونداسیون

در پروژه‌های فونداسیون، انتخاب نوع اسپیسر به شرایط سازه و میزان بار وارده بستگی دارد. به‌طور معمول، اسپیسر بتنی و اسپیسر هارد فیکس دو گزینه اصلی هستند که هرکدام با توجه به وزن شبکه آرماتور، تراکم میلگردها و فشار بتن تازه انتخاب می‌شوند تا ضمن جلوگیری از جابجایی میلگرد، کاور بتن به‌صورت دقیق و استاندارد حفظ شود.

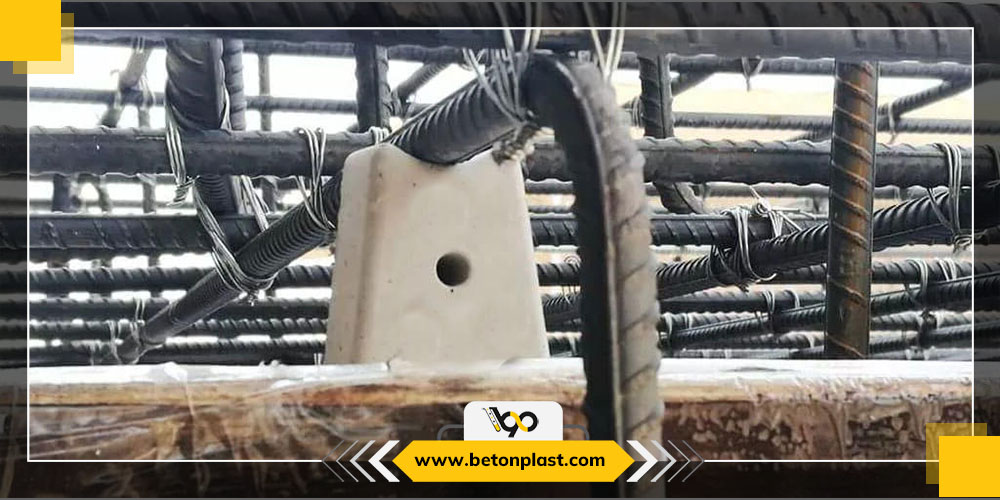

اسپیسر بتنی

ویژگی‌ها:

مقاومت فشاری بالا: اسپیسر بتنی قادر است وزن سنگین شبکه میلگرد و فشار بتن تازه را بدون تغییر شکل تحمل کند.

سازگاری کامل با بتن: جنس اسپیسر هم‌خواص با بتن است، بنابراین هیچ تنش حرارتی یا انبساط متفاوتی ایجاد نمی‌کند و از ترک خوردگی موضعی جلوگیری می‌شود.

عدم ایجاد مسیر نفوذ: به دلیل سازگاری شیمیایی و فیزیکی با بتن، هیچ شکاف یا مسیر نفوذ آب در اطراف آن شکل نمی‌گیرد.

مناسب پی‌های صنعتی و رادیه: خصوصاً در فونداسیون‌های گسترده و قطور که فشار بتن زیاد است، اسپیسر بتنی پایدارترین گزینه محسوب می‌شود.

کاربرد:

پروژه‌های سنگین و صنعتی که شبکه آرماتور متراکم است.

فونداسیون‌های با کاور بالا (۵ تا ۷ سانتی‌متر یا بیشتر).

سازه‌هایی که دائماً با رطوبت یا خاک مرطوب در تماس هستند و نیاز به محافظت کامل میلگرد دارند.

اسپیسر پلاستیکی هاردفیکس

ویژگی‌ها:

نصب سریع و سبک: به دلیل وزن کم و طراحی مهندسی، جابجایی و قراردهی شبکه را تسریع می‌کند.

دارای قفل یا گیره اتصال به میلگرد: امکان تثبیت مطمئن شبکه بدون نیاز به مهار اضافی فراهم می‌شود و شبکه در حین بتن‌ریزی جابجا نمی‌شود.

مناسب پروژه‌های با سرعت اجرای بالا: نصب سریع باعث کاهش زمان کل بتن‌ریزی و افزایش بهره‌وری کارگاهی می‌شود.

قابل استفاده در فونداسیون و دال: به‌خصوص برای فونداسیون‌های کم‌وزن، دال‌های بتنی و شبکه‌های سبک مناسب است.

کاربرد:

پروژه‌های انبوه‌سازی و ساختمان‌های چندطبقه با سرعت اجرای بالا.

سازه‌های پیش‌ساخته که نیاز به نصب سریع و دقیق شبکه آرماتور دارند.

محیط‌های اجرایی با محدودیت زمانی و شرایط دسترسی محدود.



تحلیل مکانیکی رفتار اسپیسر در فونداسیون

از دید مهندسی سازه، اسپیسر یک تکیه‌گاه گسسته است که باید بارهای زیر را تحمل کند:

• وزن مرده شبکه آرماتور

• بار اجرایی (تردد نیروها و ابزار)

• فشار هیدرواستاتیک بتن تازه

در یک مدل ساده، نیروی وارد بر هر اسپیسر برابر است با: $$F=W/n$$

که در آن:

• F = نیروی وارد بر هر اسپیسر

• W = وزن کل شبکه میلگرد در محدوده بارگذاری

• n = تعداد اسپیسرهای مؤثر

کاهش تعداد اسپیسر باعث افزایش تنش فشاری نقطه‌ای می‌شود. در این حالت:

• در نوع بتنی = احتمال خردشدگی موضعی

• در نوع پلاستیکی = احتمال خزش یا کمانش موضعی

بنابراین فاصله‌گذاری اسپیسر باید به‌گونه‌ای باشد که تنش واردشده از ظرفیت مجاز آن کمتر باشد.



کنترل خیز میلگرد و تأثیر فاصله اسپیسر

میلگرد بین دو اسپیسر مانند یک تیر با تکیه‌گاه‌های چندگانه رفتار می‌کند. خیز تیر تحت بار گسترده از رابطه زیر تبعیت می‌کند:

$$\u03b4 = \frac{5 w L^4}{384 E I}$$

نکته کلیدی این رابطه وابستگی خیز به توان چهارم فاصله (L⁴) است.
یعنی اگر فاصله اسپیسر دو برابر شود، خیز 16 برابر افزایش می‌یابد.

افزایش خیز مستقیماً باعث کاهش کاور بتن و نقض ضوابط اجرایی می‌شود. به همین دلیل فاصله اسپیسر یک پارامتر سازه‌ای است، نه صرفاً اقتصادی.



فاصله اسپیسر در فونداسیون

فاصله‌گذاری اسپیسر در فونداسیون، یک عدد قراردادی ثابت نیست و باید بر اساس ویژگی‌های شبکه آرماتور و شرایط اجرایی تعیین شود. چند نکته حیاتی:

تأثیر قطر و تراکم میلگرد:
هرچه قطر میلگرد بیشتر و شبکه متراکم‌تر باشد، بار وارد بر هر اسپیسر افزایش می‌یابد. در نتیجه فاصله‌ها باید کاهش پیدا کنند تا خمش موضعی و کاهش کاور جلوگیری شود.

مقادیر کارگاهی متداول:

• میلگرد ۱۰ تا ۱۶ میلی‌متر: فاصله ۷۰ تا ۸۰ سانتی‌متر
• میلگرد ۱۸ تا ۲۵ میلی‌متر: فاصله ۶۰ تا ۷۰ سانتی‌متر
• فونداسیون‌های سنگین یا رادیه: فاصله ۵۰ تا ۶۰ سانتی‌متر یا کمتر در پروژه‌های حساس

نواحی تمرکز تنش:
اطراف ستون‌ها، دیوارهای برشی و محل وصله میلگردها، بار موضعی بالاست و احتمال جابجایی افزایش می‌یابد. بنابراین فاصله اسپیسرها در این نقاط کمتر از مقادیر عمومی باید در نظر گرفته شود.

اولین ردیف از لبه فونداسیون:
اولین اسپیسر نزدیک لبه باید ۱۰ تا ۱۵ سانتی‌متر فاصله داشته باشد تا کاور کناری حفظ شده و شبکه در کناره‌ها دچار افت ارتفاع نشود.

اصل اجرایی مهم:

هیچ نقطه‌ای از شبکه آرماتور نباید بدون تکیه‌گاه مؤثر باشد. فاصله‌گذاری صحیح باعث می‌شود بار شبکه به صورت یکنواخت منتقل شود و پایداری و دوام فونداسیون تا پایان بتن‌ریزی تضمین گردد.



ظرفیت فشاری اسپیسر و معیار انتخاب

اسپیسر بتنی

• مقاومت فشاری معمولاً 40 تا 60 مگاپاسکال

• همخوانی کامل با بتن سازه

• عدم اختلاف ضریب انبساط حرارتی

• مناسب بارگذاری‌های سنگین

اسپیسر پلاستیکی هاردفیکس

• وابسته به طراحی هندسی (پایه‌دار یا شبکه‌ای)

• توزیع تنش مناسب در مدل‌های مهندسی‌شده

• مقاومت در برابر خزش در صورت استفاده از پلیمر با مدول بالا

• وزن کم و نصب سریع

ظرفیت انتخابی باید با در نظر گرفتن ضریب اطمینان اجرایی تعیین شود، زیرا بارهای پیش‌بینی‌نشده نیز به سیستم وارد می‌شوند.





سایز اسپیسر فونداسیون و ارتباط با کاور بتن

ارتفاع اسپیسر مستقیماً برابر با ضخامت کاور طراحی‌شده است. در فونداسیون‌ها معمولاً:

• 5 سانتی‌متر

• 7.5 سانتی‌متر

• 10 سانتی‌متر (پروژه‌های صنعتی خاص)

انتخاب ارتفاع وابسته به:

• شرایط محیطی (خاک سولفاته، رطوبت دائم)

• قطر میلگرد

• الزامات آیین‌نامه‌ای پروژه

در محیط‌های خورنده، افزایش کاور و استفاده از اسپیسر با ارتفاع بیشتر توصیه می‌شود.

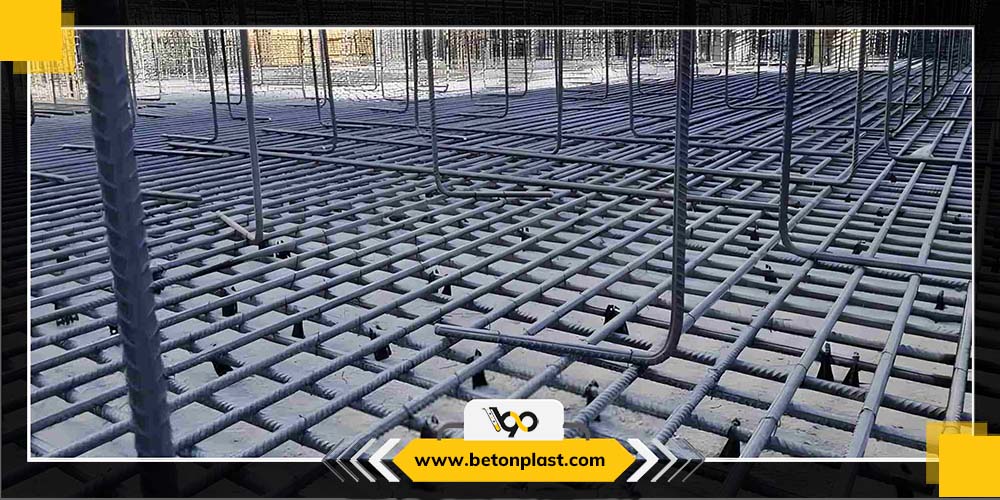

روش نصب و چیدمان مهندسی در فونداسیون‌های گسترده

در پی‌های گسترده، چیدمان اسپیسر باید قبل از استقرار آرماتور به‌صورت شبکه‌بندی‌شده روی بتن مگر یا بستر کاملاً آماده انجام شود. سطح زیرکار باید متراکم، تراز و عاری از نقاط سست باشد. ابتدا محل‌های قرارگیری اسپیسرها بر اساس وزن شبکه و ضخامت کاور مشخص می‌شود (معمولاً به‌صورت آرایش منظم مربعی یا شطرنجی)، سپس اسپیسرها با فاصله استاندارد در کف توزیع می‌شوند تا بار شبکه به‌صورت یکنواخت منتقل گردد.

پس از آن، شبکه میلگرد پایین با دقت روی اسپیسرها مستقر می‌شود. در این مرحله باید کنترل شود که تمام نقاط شبکه روی پایه اسپیسر نشسته باشد و هیچ قسمت معلق یا بدون تکیه‌گاه باقی نماند. با استفاده از متر، تراز لیزری یا لقمه کنترل، فاصله میلگرد تا بستر در چند نقطه نمونه اندازه‌گیری می‌شود تا یکنواختی کاور تأیید گردد.

در صورتی که فونداسیون دارای دو شبکه آرماتور (بالا و پایین) باشد، پس از تثبیت شبکه اول، از اسپیسرهای خرک‌دار برای نگه‌داشتن شبکه دوم در ارتفاع طراحی استفاده می‌شود. خرک‌ها باید دقیقاً در راستای انتقال بار قرار گیرند تا فشار میلگرد بالایی باعث نشست موضعی نشود.





جدول مشخصات فنی و اجرایی اسپیسر بتنی و اسپیسر هارد فیکس

مشخصات	اسپیسر هارد فیکس	اسپیسر بتنی (سیمانی)
برند	بتن پلاست	بتن پلاست
بسته‌بندی	—	70، 90، 100، 200، 250، 300، 350، 450، 700، 1000 عددی
میزان مصرف	4 عدد در هر مترمربع	وابسته به وزن سازه و موقعیت قرارگیری
سایز میلگرد قابل استفاده	10 تا 32 میلی‌متر	متناسب با طراحی کاور و قطر میلگرد
کاربرد / موارد مصرف	ایجاد پوشش بتنی در کف‌های سنگین و پرتراکم مانند فونداسیون، تیر، شناژ و کف‌های پرحجم	ایجاد و نگهداری پوشش بتنی مشخص روی میلگردهای آرماتور
رنگ	مشکی و سفید	رنگ طبیعی سیمانی
نحوه نگهداری	—	تا 5 سال در بسته‌بندی اولیه



الزامات آیین‌نامه‌ای مرتبط با پوشش بتن در فونداسیون

در آیین‌نامه‌های طراحی بتن مانند:

• ACI 318

• Eurocode 2

• مبحث نهم مقررات ملی ساختمان

واژه اسپیسر به‌صورت مستقیم ذکر نشده است، اما الزام به حفظ حداقل کاور بتن تصریح شده است.

به‌عنوان نمونه در ACI 318:

• بتن در تماس مستقیم با خاک: حداقل 75 میلی‌متر

• بتن در شرایط محیطی معمولی: حداقل 50 میلی‌متر

این الزام عملاً استفاده از اسپیسر استاندارد را اجتناب‌ناپذیر می‌کند، زیرا بدون تکیه‌گاه گسسته، حفظ یکنواخت کاور در حین بتن‌ریزی امکان‌پذیر نیست. همچنین آیین‌نامه‌ها تأکید دارند تجهیزات نگهدارنده آرماتور نباید باعث ایجاد مسیر نفوذ آب یا کاهش دوام بتن شوند بنابراین کیفیت اسپیسر مستقیماً با الزامات دوام در ارتباط است.



نتیجه گیری مهندسی

اسپیسر فونداسیون یک جزء کوچک اما تعیین‌کننده در کیفیت نهایی سازه بتنی است. انتخاب آن باید بر اساس تحلیل بار وارد بر هر تکیه‌گاه، کنترل خیز مجاز میلگرد، ظرفیت فشاری اسپیسر و شرایط محیطی و الزامات آیین‌نامه‌ای باشد.

در بارگذاری‌های سنگین و محیط‌های مهاجم، اسپیسر بتنی گزینه‌ای مطمئن‌تر است. اما در پروژه‌های با سرعت اجرای بالا و تراکم آرماتور زیاد، اسپیسر پلاستیکی هاردفیکس با طراحی مهندسی می‌تواند بهره‌وری اجرایی را افزایش دهد.

انتخاب صحیح اسپیسر باعث کاهش احتمال خوردگی میلگرد، جلوگیری از کاهش کاور و ترک‌های سطحی، کاهش هزینه تعمیرات آتی و افزایش عمر مفید سازه می شود. هزینه اسپیسر در مقایسه با هزینه ترمیم فونداسیون ناچیز است؛ اما تأثیر آن در دوام بسیار قابل توجه است.
