اسپیسر هارد فیکس چیست؟

اسپیسر هارد فیکس (Hard Fix Spacer)، نوعی فاصله گذار مهندسی شده از جنس پلیمر تقویت شده است که به صورت ویژه برای استفاده در سازه های بتنی با بارگذاری سنگین و آرایش آرماتوری متراکم طراحی شده است. این نوع اسپیسر، جایگزینی حرفه ای و قابل اعتماد برای مدل های ساده، دست ساز یا غیراستاندارد بوده و نقش مهمی در حفظ موقعیت دقیق میلگردها و تامین کاور بتن استاندارد ایفا می کند.





راهکاری تخصصی و مقاوم برای تثبیت آرماتور در سازه های بتنی سنگین

در فرآیند ساخت سازه های بتن آرمه، یکی از الزامات کلیدی برای حفظ دوام و استحکام بلندمدت، ایجاد یک کاور یکنواخت و دقیق از بتن بر روی میلگردها است؛ پوششی که از خوردگی میلگرد جلوگیری کرده و مقاومت سازه را در برابر عوامل محیطی افزایش می دهد.

در این راستا، اسپیسر هارد فیکس (Hard Fix Spacer) به عنوان یکی از پیشرفته ترین و مقاوم ترین انواع اسپیسر های پلیمری مهندسی شده شناخته می شود. این محصول با طراحی ساختاری ویژه و استفاده از متریال تقویت شده، به منظور تحمل بارهای بالا، جلوگیری از جابه جایی میلگرد در حین بتن ریزی، و تضمین دقت کاور بتن در پروژه های سنگین و پیچیده تولید شده است.

اسپیسر هارد فیکس فراتر از یک فاصله گذار ساده عمل می کند؛ این قطعه حیاتی، بخش مهمی از سیستم مهندسی سازه های بتن آرمه محسوب می شود که به ویژه در شرایطی که آرماتورها سنگین، متراکم یا چندلایه هستند، نقش تثبیت کننده ای بی بدیل ایفا می کند.

از فونداسیون های عظیم صنعتی گرفته تا دیوارهای دوطرفه در پروژه های زیربنایی، اسپیسر هارد فیکس به عنوان یک ابزار اجرایی حرفه ای، به مهندسان این اطمینان را می دهد که میلگردها در موقعیت استاندارد خود باقی بمانند، کاور بتن دقیقاً مطابق با نقشه حفظ شود، و مقاومت نهایی سازه با حداکثر کیفیت تأمین گردد.

در طراحی این اسپیسر از ساختار هندسی پایدار، مواد پلیمری مقاوم در برابر فشار، و مکانیزم قفل شوندگی مطمئن با میلگرد استفاده شده است تا عملکردی بی نقص در شرایط اجرایی سخت داشته باشد.

اسپیسر هارد فیکس تنها یک نگهدارنده ساده نیست، بلکه ابزاری حیاتی برای دستیابی به کیفیت سازه ای بالا، افزایش عمر مفید آرماتورها، و رعایت دقیق مشخصات فنی در پروژه های حساس و حرفه ای است. استفاده از آن، بخشی از الزامات کیفیت در اجرای بتن مسلح به شمار می رود.



 مهم ترین موارد کاربرد اسپیسر هارد فیکس

اسپیسر هارد فیکس به دلیل طراحی مقاوم، توان تحمل بار بالا و قابلیت تثبیت دقیق میلگرد، گزینه ای بی رقیب برای بسیاری از پروژه های پیچیده و سنگین بتنی است. استفاده از این نوع اسپیسر در شرایط خاص اجرایی نه تنها موجب بهبود کیفیت سازه، بلکه سبب کاهش خطاهای اجرایی و افزایش دوام نهایی بتن می شود.

 مهم ترین موارد کاربرد این نوع اسپیسر عبارت اند از:

• فونداسیون های عمیق یا گسترده با چیدمان متراکم آرماتور:

   در این نوع پی ها که چندین لایه میلگرد با فواصل محدود قرار می گیرند، اسپیسر هارد فیکس با حفظ فاصله استاندارد و تحمل وزن بالا، نقش کلیدی در تثبیت شبکه آرماتور ایفا می کند.

• دیوارهای دوطرفه مرتفع با نیاز به کاور یکنواخت در دو سمت:

   در اجرای دیوارهای بتنی با قالب بندی دوطرفه، حفظ فاصله دقیق میلگرد از هر دو سطح قالب امری حیاتی است. اسپیسر هارد فیکس با طراحی پایدار خود، این پوشش دوطرفه را با دقت بالا تضمین می کند.

• ستون ها و تیرهای باربر در سازه های صنعتی و تجاری:

   در اجزای عمودی و افقی باربر که بارهای زیادی را منتقل می کنند، استفاده از این اسپیسر از جابه جایی میلگردها جلوگیری کرده و پوشش محافظ بتن را بدون تغییر نگه می دارد.

• سقف های ضخیم و دال های دوطرفه که مستعد تغییر شکل آرماتور هستند:

   در این نوع سقف ها که حجم بتن ریزی بالا و ارتعاش شدید محتمل است، اسپیسر هارد فیکس مانع از حرکت یا خیز میلگرد شده و پایداری ساختار آرماتور را حفظ می کند.

• پروژه های زیربنایی و عمرانی سنگین مانند پل ها، سدها، مترو، تونل، مخازن و تصفیه خانه ها:

   در این پروژه ها که به دقت اجرایی بالا و عمر مفید طولانی نیاز دارند، انتخاب اسپیسر مقاوم و مهندسی شده، بخشی از الزامات کیفیت است و هارد فیکس انتخابی مطمئن خواهد بود.

• سازه های در معرض رطوبت دائم مانند پارکینگ طبقاتی، سازه های ساحلی، زیرزمینی یا در تماس با آب های زیرسطحی:

   در چنین محیط هایی، حفظ کاور بتن دقیق بر روی میلگرد برای جلوگیری از نفوذ آب و زنگ زدگی، حیاتی است. اسپیسر هارد فیکس با مقاومت مکانیکی و عدم جذب رطوبت، عملکرد فوق العاده ای در این شرایط دارد.

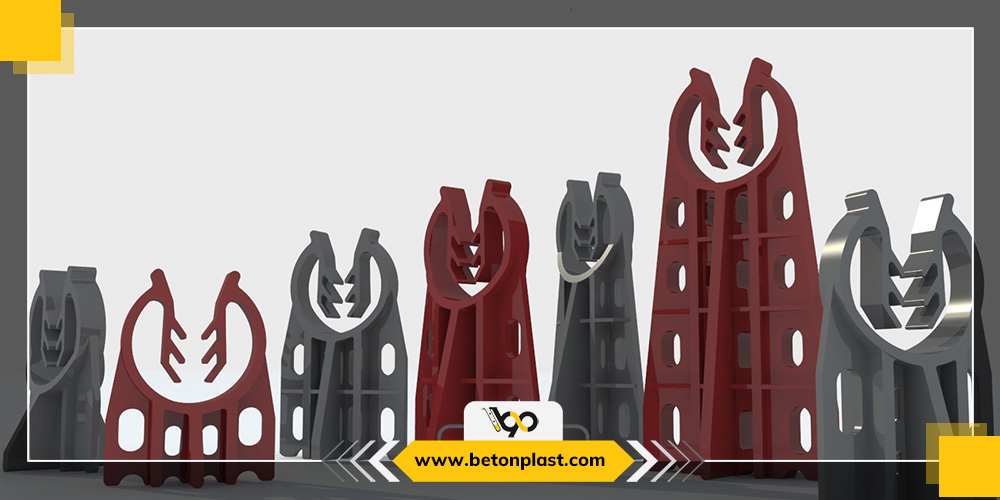

  ساختار و طراحی مهندسی اسپیسر هارد فیکس

اسپیسر هارد فیکس با تکیه بر اصول طراحی مهندسی و تحلیل دقیق رفتار بتن تازه، به گونه ای توسعه یافته است که حداکثر استحکام، پایداری و کارایی را در شرایط متنوع اجرایی فراهم کند. این محصول نتیجه ترکیب مهندسی مکانیک، دانش مواد و فناوری قالب گیری تزریقی در سطح صنعتی است.

ویژگی های کلیدی در طراحی و ساختار:

• بدنه دایره ای یا چندوجهی با هسته مرکزی مستحکم:

  شکل هندسی این اسپیسرها بر پایه ی توزیع متوازن تنش ها طراحی شده تا علاوه بر افزایش ظرفیت باربری، مانع از تمرکز فشار در یک نقطه خاص شود و پایداری حجم بتن اطراف را حفظ کند.

•  پایه های تثبیت کننده چندشاخه:

  در قسمت زیرین اسپیسر، شاخه هایی با زاویه های مهندسی شده وجود دارند که موجب پایداری کامل روی سطوح ناهموار و ناصاف قالب بتن می شوند. این پایه ها حتی در زمان ارتعاش بتن نیز مانع از جابه جایی اسپیسر می شوند.

• گیره های داخلی قفل شونده:

  درون اسپیسر، گیره هایی طراحی شده که به صورت خودقفل شونده دور میلگرد قلاب می شوند و اتصال محکم و بدون لغزش ایجاد می کنند؛ این موضوع در جلوگیری از تغییر مکان میلگردها نقش مهمی دارد.

•  سوراخ کاری های جانبی برای عبور بتن:

  بدنه اسپیسر دارای منافذی است که به بتن اجازه می دهد آزادانه از میان آن عبور کرده و از تشکیل حفره های هوا (voids) در اطراف میلگرد جلوگیری شود؛ در نتیجه، یکنواختی و یکپارچگی بتن تضمین می شود.

 نکته فنی مهم:

طراحی و تولید این اسپیسرها بر اساس تحلیل های دقیق سازه ای و رفتار دینامیکی بتن تازه انجام شده است. فرآیند تولید آن ها عمدتاً به وسیله دستگاه های تزریق پلاستیک صنعتی تحت فشار بالا در شرکت های معتبر و تحت استانداردهای کیفی جهانی انجام می گیرد. این موضوع تضمین می کند که محصول نهایی دارای یکنواختی ابعادی، استحکام بالا، و قابلیت اطمینان کامل در پروژه های سنگین عمرانی باشد.





عملکردهای کلیدی اسپیسر هارد فیکس

•   تحمل بار نقطه ای بالا بدون شکستگی یا له شدگی:

  طراحی بدنه با مقطع مهندسی شده و جنس فشرده پلیمری باعث می شود این اسپیسر تحت وزن آرماتورهای سنگین و بارهای بتن ریزی مقاومت کامل داشته باشد.

•   مقاومت در برابر فشار و ارتعاش حین بتن ریزی:

  در جریان بتن ریزی (مخصوصاً با استفاده از ویبراتورهای مکانیکی)، اسپیسر هارد فیکس تغییر شکل نداده و جایگاه میلگرد را تثبیت می کند.

•   پایداری موقعیت حتی در شرایط اجرایی پیچیده:

  چه در سازه های قائم مانند دیوارهای دوطرفه و ستون ها، و چه در سطوح افقی، این اسپیسر با طراحی پایه های پایدار، از لغزش یا چرخش جلوگیری می کند.

•   تضمین دقت پوشش بتن با تلرانس میلی متری:

  یکی از وظایف مهم این اسپیسر، حفظ کاور بتن طبق استانداردهای ACI و BS است که با دقت بالا و بدون نیاز به اصلاحات دستی محقق می شود.



 محاسبه تعداد مورد نیاز اسپیسر هارد فیکس

یکی از نکات کلیدی برای اجرای صحیح، محاسبه تعداد اسپیسر است:

• فرمول پیشنهادی:

تعداد مورد نیاز = (مساحت سطح بتن / فاصله مجاز بین اسپیسرها)^2

• فاصله پیشنهادی بین اسپیسرها:

 برای شبکه افقی: 50 تا 70 سانتی متر

 برای دیوارهای دو طرفه: حداکثر 60 سانتی متر

• مثال کاربردی:

برای یک دال بتنی 20 مترمربعی با میلگرد دوطرفه:

20 / (0.6 × 0.6) = حدود 55 عدد اسپیسر هارد فیکس



اشتباهات اجرایی رایج در استفاده از اسپیسر هارد فیکس

با وجود مزایای چشمگیر اسپیسرهای هارد فیکس در پروژه های سنگین بتنی، در صورت استفاده نادرست یا غیراصولی، ممکن است کیفیت نهایی سازه به خطر بیفتد. شناخت و پرهیز از خطاهای رایج در اجرای این قطعه، نقش مهمی در حفظ ایمنی و استانداردهای فنی پروژه ایفا می کند.

 مهم ترین خطاهای رایج عبارت اند از:

• جایگزینی با اسپیسرهای ضعیف یا ارزان قیمت:

   یکی از خطاهای جدی، استفاده از اسپیسرهای غیرمهندسی یا بی کیفیت به جای هارد فیکس در سازه هایی با بارگذاری بالا است. این اشتباه می تواند منجر به خردشدگی اسپیسر، جابه جایی میلگرد و کاهش مقاومت نهایی سازه شود.

• جای گذاری ناصحیح و غیرتراز:

   نصب اسپیسر در مکان نادرست یا زاویه ناصحیح باعث می شود میلگرد از مسیر طراحی شده منحرف شده یا در دهانه های بلند دچار خم شدگی شود، که این امر مستقیماً بر کیفیت بتن ریزی و پوشش میلگرد اثر منفی می گذارد.

• انتخاب سایز نامناسب با نوع آرماتور یا ضخامت کاور بتن:

   در صورتی که اسپیسر انتخاب شده دارای ارتفاع بیش از حد یا کمتر از مقدار موردنیاز باشد، کاور بتن از محدوده استاندارد خارج شده و خطر خوردگی آرماتور یا ترک خوردگی بتن افزایش می یابد.

• استفاده از تعداد ناکافی در هر مترمربع:

   کاهش تعداد اسپیسر در واحد سطح – به خصوص در فونداسیون ها و دال های بزرگ – منجر به افت یکنواختی میلگردها و کاهش دقت پوشش بتن خواهد شد. اجرای صحیح، نیازمند رعایت تعداد مشخص شده در نقشه یا استانداردهای اجرایی است.



 ️ نکات تخصصی برای انتخاب و نصب بهینه اسپیسر هارد فیکس

برای دستیابی به عملکرد مطلوب اسپیسرهای هارد فیکس در پروژه های بتنی سنگین، رعایت نکات زیر در مرحله انتخاب و نصب ضروری است:

• انتخاب سایز و مدل مطابق نقشه اجرایی:

   نوع، ابعاد و محل قرارگیری اسپیسر باید دقیقاً بر اساس نقشه های سازه ای و موقعیت آرماتورها تعیین شود تا پوشش بتن با دقت موردنظر حفظ گردد.

• استفاده از مدل های تقویت شده برای آرماتورهای سنگین:

   در سازه هایی که از میلگردهایی با قطر بالا (مانند میلگرد 28 میلی متر یا بیشتر) استفاده می شود، انتخاب اسپیسرهای هارد فیکس با ساختار تقویت شده الزامی است تا تحمل وزن بدون تغییر شکل تضمین شود.

• قرارگیری روی بستر محکم و یکنواخت:

   اسپیسر ها باید روی سطحی پایدار، صاف و غیرقابل فرو رفتن نصب شوند. از قرار دادن آن ها روی خاک نرم، سطوح شیب دار یا مصالح سست که موجب ناپایداری می شود، خودداری شود.

• کنترل نهایی استقرار پس از نصب:

   پس از جای گذاری اسپیسر، با فشار ملایم دست بررسی کنید که در محل خود کاملاً ثابت مانده و تحت بار میلگرد از جای خود جابه جا نمی شود.



نقش اسپیسر هارد فیکس در مسیر تحول صنعت ساخت وساز

با توسعه روزافزون سازه های بزرگ مقیاس و نفوذ تکنولوژی های نوین همچون بتن خودتراکم (SCC) در فرآیندهای اجرایی، اسپیسرهای هارد فیکس جایگاهی کلیدی در ارتقاء کیفیت، دوام و دقت سازه های پیشرفته یافته اند. این قطعات به عنوان عناصر کوچک اما استراتژیک، در آینده نقش پررنگ تری در تضمین عملکرد سازه ایفا خواهند کرد.

 بر اساس روندهای نوظهور، پیش بینی می شود که:

•  اسپیسرهای هوشمند مجهز به حسگر تشخیص ضخامت پوشش بتن برای کنترل آنی کیفیت اجرا به بازار عرضه شوند.
•  نسل جدید اسپیسرهای قابل بازیافت و سازگار با محیط زیست در راستای اهداف توسعه پایدار و پروژه های سبز به کار گرفته شوند.
•  مدل هایی با تقویت الیاف کامپوزیتی جهت ارتقاء مقاومت مکانیکی و عملکرد در محیط های شدیدتر توسعه یابند.



اسپیسر هارد فیکس، جزئی کوچک با نقشی بزرگ

اسپیسر هارد فیکس تنها یک قطعه پلاستیکی ساده نیست؛ بلکه یکی از عناصر حیاتی در کنترل کیفیت بتن و افزایش عمر مفید سازه های سنگین محسوب می شود. انتخاب صحیح این ابزار مهندسی، به ویژه در پروژه های بزرگ و حساس، می تواند از بروز آسیب های ساختاری پرهزینه جلوگیری کند و از اتلاف منابع مالی و زمانی بکاهد.

مهندسان مشاور، پیمانکاران اجرایی و مجریان متخصص باید به این نکته توجه داشته باشند که استفاده از اسپیسرهای استاندارد و مقاوم نه یک هزینه اضافی، بلکه سرمایه گذاری مستقیم در دوام، ایمنی و عملکرد بلندمدت سازه است.
