نحوه استفاده از قوطی کلید و پریز در قالب بندی

قوطی های کلید و پریز به عنوان اجزای اساسی در سیستم های الکتریکی ساختمان، نقش مهمی در نصب کلیدها و پریزها ایفا می کنند. این قوطی ها به دو نوع سقفی و دیواری تقسیم می شوند که انتخاب آن ها به نیاز و نوع سیم کشی ساختمان بستگی دارد. قوطی های دیواری برای نصب کلیدها و پریزهای دیواری طراحی شده و معمولاً در دیوارهای آجری، بتنی یا کناف قرار می گیرند. در مقابل، قوطی های سقفی در سقف های کاذب یا بتنی نصب می شوند و عمدتاً برای نصب چراغ ها، سنسورها و سایر تجهیزات روشنایی به کار می روند. این قوطی ها باید از استحکام کافی برخوردار باشند تا بتوانند تجهیزات را به خوبی نگه دارند.

در این مقاله، به بررسی نحوه استفاده از قوطی کلید و پریز در قالب بندی، جزئیات نصب و نکات اجرایی مهم خواهیم پرداخت.

قوطی کلید و پریز سقفی

قوطی کلید و پریز دیواري

نحوه استفاده از قوطی کلید و پریز در قالب بندی

نصب قوطی کلید و پریز در قالب بندی یکی از مراحل حیاتی در اجرای تأسیسات الکتریکی ساختمان های بتنی است. این فرآیند قبل از بتن ریزی انجام می شود و نیازمند دقت بالا برای اطمینان از قرارگیری صحیح و ایمنی سیم کشی است. عدم رعایت نکات فنی می تواند منجر به مشکلاتی مانند جابه جایی قوطی ها، عدم امکان نصب کلید و پریز و حتی آسیب به سیم کشی شود.

مراحل استفاده از قوطی کلید و پریز در قالب بندی

1. انتخاب نوع قوطی مناسب

انتخاب قوطی مناسب از اهمیت بالایی برخوردار است، زیرا کیفیت و نوع قوطی تأثیر مستقیم بر ماندگاری و عملکرد سیستم برق ساختمان دارد. قوطی های مورد استفاده در قالب بندی به دو دسته تقسیم می شوند:

• قوطی های پلاستیکی مخصوص قالب بندی: سبک و انعطاف پذیر، مقاوم در برابر فشار بتن و تغییر شکل نیافتن، دارای گیره های نگهدارنده برای ثابت ماندن داخل قالب و مناسب برای استفاده در ساختمان های مسکونی و تجاری.
• قوطی های فلزی: دارای استحکام بیشتر نسبت به قوطی های پلاستیکی، مناسب برای پروژه هایی که نیاز به مقاومت بالاتری دارند و تحمل وزن و فشار بالای بتن. نصب این نوع قوطی ها سخت تر از نوع پلاستیکی است و نیازمند جوشکاری یا بست های مخصوص می باشد.

2. تعیین محل نصب قوطی ها

محل نصب قوطی های کلید و پریز باید با دقت مشخص شود تا پس از بتن ریزی در مکان صحیح خود قرار داشته باشند. این کار باید بر اساس اصول استاندارد انجام شود:

• استفاده از نقشه های تأسیسات الکتریکی: تمامی محل های نصب قوطی باید طبق نقشه برق ساختمان مشخص شوند.
• رعایت ارتفاع استاندارد: معمولاً برای کلیدهای برق ارتفاع 110 تا 120 سانتی متر و برای پریزها 30 تا 40 سانتی متر در نظر گرفته می شود.
• توجه به مسیرهای سیم کشی: قوطی ها باید در نقاطی قرار گیرند که بعداً بتوان کابل ها را به راحتی عبور داد.

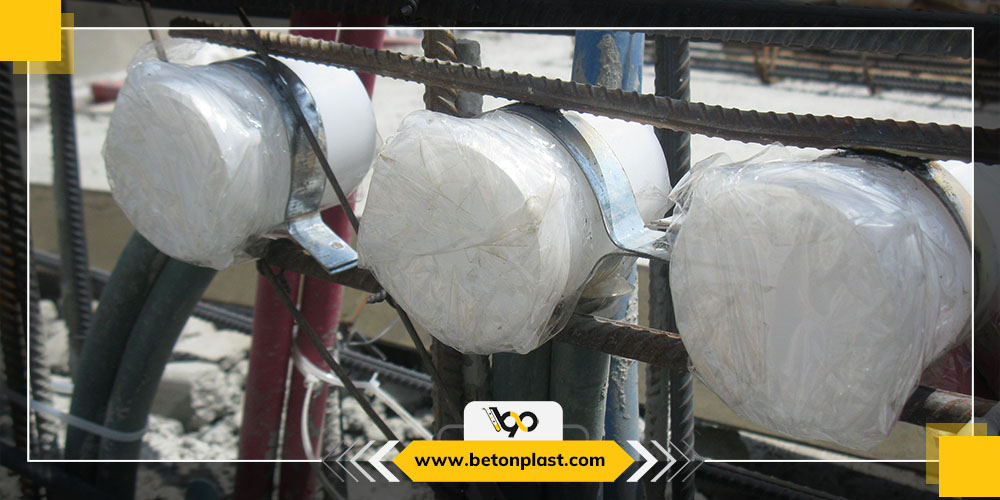

3. نصب قوطی بر روی قالب

پس از تعیین محل نصب، قوطی ها باید به درستی روی قالب های فلزی یا چوبی نصب شوند. روش های مختلفی برای این کار وجود دارد:

• استفاده از بست های مخصوص: این بست ها باعث محکم شدن قوطی بر روی قالب و جلوگیری از جابه جایی در هنگام بتن ریزی می شوند.
• محافظت از داخل قوطی: برای جلوگیری از ورود بتن به داخل قوطی، از درپوش های پلاستیکی یا فوم مخصوص استفاده می شود.
• تثبیت قوطی در زاویه مناسب: قوطی باید به گونه ای روی قالب نصب شود که پس از بتن ریزی کاملاً تراز باقی بماند.
• محکم سازی اتصالات لوله های برق: لوله های خرطومی یا PVC به درستی به ورودی های قوطی متصل شده و با بست های مقاوم فیکس می شوند.

4. عبور لوله های برق و هدایت سیم ها

لوله های برق قبل از بتن ریزی باید از داخل قوطی ها عبور داده شوند. نکات مهم در این مرحله عبارتند از:

• انتخاب قطر مناسب لوله ها: باید متناسب با تعداد و ضخامت سیم های برق انتخاب شوند تا از فشار بیش از حد به کابل ها جلوگیری شود.
• ثابت کردن لوله ها: استفاده از بست های مخصوص برای جلوگیری از حرکت و مسدود شدن لوله ها در هنگام بتن ریزی ضروری است.
• علامت گذاری مسیرهای ورودی و خروجی سیم ها: این کار باعث جلوگیری از سردرگمی در مراحل بعدی اجرای برق کشی می شود.

5. بررسی نهایی قبل از بتن ریزی

قبل از شروع بتن ریزی، باید تمامی اجزای نصب شده مورد بررسی قرار گیرند:

• کنترل استحکام قوطی ها: باید مطمئن شد که قوطی ها کاملاً در جای خود محکم شده اند و در اثر لرزش بتن تغییر موقعیت نخواهند داد.
• تست مسیرهای عبور سیم: برای جلوگیری از گرفتگی لوله ها در اثر بتن، عبور یک کابل راهنما پیشنهاد می شود.
• بررسی تراز بودن قوطی ها: باید قوطی ها هم سطح با سطح نهایی دیوار باشند تا بعد از بتن ریزی مشکل نصب تجهیزات الکتریکی پیش نیاید.

6. بتن ریزی و قالب برداری

پس از اطمینان از نصب صحیح قوطی ها، بتن ریزی انجام می شود. در این مرحله باید به نکات زیر توجه کرد:

• استفاده از ویبراتور با شدت مناسب: لرزش بیش از حد بتن ممکن است باعث تغییر مکان قوطی ها شود.
• محافظت از محل نصب کلید و پریزها: می توان از فوم یا نایلون برای جلوگیری از ورود سیمان و گرد و غبار به داخل قوطی ها استفاده کرد.
• بررسی مجدد پس از گیرش بتن: پس از برداشتن قالب ها، باید قوطی ها چک شده و در صورت نیاز، اصلاحات انجام شود.

نکات مهم در استفاده از قوطی کلید و پریز در قالب بندی

• استفاده از قوطی های استاندارد و مقاوم: کیفیت قوطی ها تأثیر مستقیم بر دوام و عملکرد تأسیسات دارد.
• محکم سازی کامل قوطی ها قبل از بتن ریزی: برای جلوگیری از دفن قوطی در بتن، حتماً از بست های مقاوم استفاده شود.
• استفاده از درپوش های محافظ: برای جلوگیری از ورود بتن و گرد و غبار به داخل قوطی.
• تراز بودن قوطی ها: قوطی ها باید هم سطح با سطح نهایی دیوار قرار داشته باشند تا هنگام نصب کلید و پریز، مشکلی ایجاد نشود.
• مشخص کردن مسیر لوله های برق: مسیر سیم ها باید با دقت علامت گذاری شود تا از مشکلات احتمالی در آینده جلوگیری شود.
• بررسی امکان دسترسی به سیم ها بعد از بتن ریزی: اطمینان از فضای کافی برای عبور سیم ها بسیار مهم است.
• انجام تست نهایی قبل از بتن ریزی: بررسی مسیرهای سیم کشی و تراز بودن قوطی ها باید با دقت صورت گیرد.

نصب قوطی کلید و پریز در قالب بندی یک فرآیند حساس و حیاتی در ساختمان سازی است که نیاز به دقت بالا و رعایت استانداردهای اجرایی دارد. تثبیت صحیح قوطی ها، استفاده از مصالح مناسب، رعایت اصول فنی و نظارت دقیق بر مراحل نصب و بتن ریزی، از جمله مواردی هستند که موجب افزایش کیفیت سیستم برق کشی و جلوگیری از مشکلات احتمالی می شوند. با اجرای صحیح این فرآیند، نصب تجهیزات الکتریکی در آینده با سهولت بیشتری انجام خواهد شد و عملکرد سیستم برق ساختمان بهبود خواهد یافت.

نصب صحیح قوطی کلید و پریز در ساختمان، علاوه بر ایجاد ایمنی، به عملکرد بهینه سیستم برق کشی کمک می کند. با رعایت استانداردها و اصول نصب، می توان از مشکلات احتمالی در آینده جلوگیری کرد و طول عمر تجهیزات برقی را افزایش داد.
