تعریف و مبانی کاشت میلگرد در بتن
کاشت میلگرد چیست

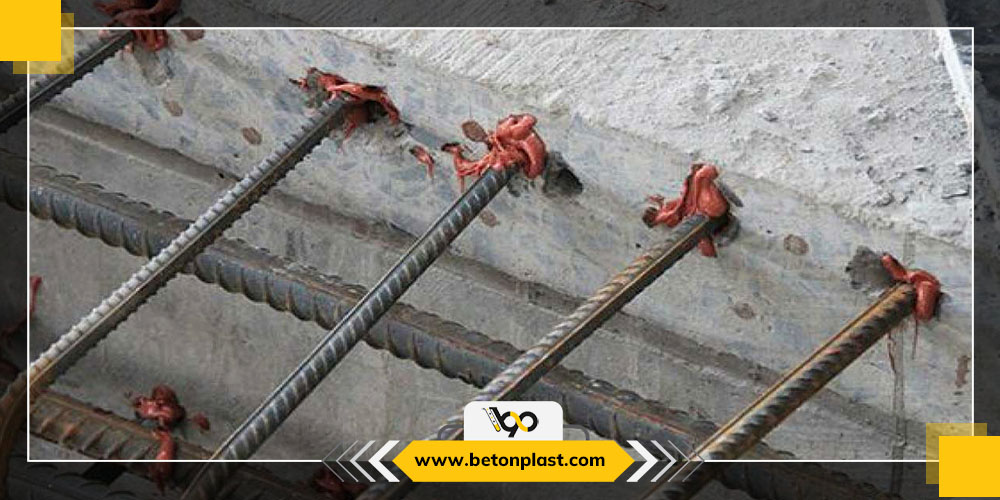

کاشت میلگرد در بتن یکی از روشهای تخصصی اتصال و تقویت سازهای است که در آن میلگرد فولادی جدید بهصورت پسنصبشده در بتن سختشده موجود قرار میگیرد. در این فرآیند، ابتدا سوراخی با قطر و عمق مشخص در بتن ایجاد شده و پس از تمیزکاری دقیق، میلگرد با استفاده از مواد اتصالدهنده مناسب (شیمیایی یا مکانیکی) در داخل بتن مهار میشود. هدف اصلی از این روش، ایجاد پیوستگی سازهای و انتقال ایمن نیروها بین بتن موجود و عضو جدید یا تقویتشده است.
کاشت میلگرد از نظر عملکردی باید رفتاری مشابه میلگردهای تعبیهشده در بتن تازه داشته باشد؛ بهگونهای که بتواند نیروهای کششی، برشی یا ترکیبی را بدون لغزش یا گسیختگی منتقل کند. این موضوع اهمیت بالای طراحی و اجرای صحیح کاشت میلگرد را در پروژههای عمرانی نشان میدهد.
فلسفه و ضرورت استفاده از کاشت میلگرد در سازههای بتنی
فلسفه کاشت میلگرد مبتنی بر نیاز به اصلاح، توسعه یا مقاومسازی سازههای بتنی موجود است. در بسیاری از پروژهها، امکان تخریب و بازسازی کامل سازه وجود ندارد و مهندس ناچار است با حداقل مداخله، ظرفیت باربری سازه را افزایش دهد. کاشت میلگرد این امکان را فراهم میکند که بدون تخریب گسترده، اتصال اجزای جدید مانند دیوار برشی، تیر، ستون یا فونداسیون تقویتی به سازه موجود برقرار شود.
ضرورت استفاده از این روش در پروژههای تغییر کاربری، افزایش طبقات، اصلاح نقشههای اجرایی، ترمیم ضعفهای اجرایی گذشته و بهویژه در مقاومسازی لرزهای سازهها کاملاً مشهود است.
کاربرد کاشت میلگرد در سازههای بتنی
- اتصال دیوارهای برشی جدید به سازههای بتنی موجود
- افزایش سطح مقطع و ابعاد ستونها بهمنظور ارتقای ظرفیت باربری
- اجرای ژاکت بتنی در فرآیندهای تقویت و بهسازی سازه
- ایجاد اتصال سازهای بین تیر و ستونهای موجود
- اصلاح، تقویت و توسعه فونداسیونهای بتنی
- اجرای الحاقات و توسعههای سازهای در ساختمانها
- نصب و مهار تجهیزات سنگین در پروژههای صنعتی
- اجرای صفحات ستون و کاشت انکربولتها
- اتصال اجزای فلزی به سازههای بتنی
- استفاده در پروژههای زیربنایی، صنعتی و تأسیساتی
- بهکارگیری بهعنوان روش کلیدی در ترمیم، مقاومسازی و بهسازی سازهها
انواع روشهای کاشت میلگرد در بتن
روشهای کاشت میلگرد بهطور کلی به دو دسته شیمیایی و مکانیکی تقسیم میشوند. در روش شیمیایی، از چسبها و رزینهای پلیمری یا اپوکسی برای مهار میلگرد در بتن استفاده میشود. این روش به دلیل توزیع یکنواخت تنش و ظرفیت باربری بالا، در پروژههای سازهای حساس کاربرد گستردهای دارد.
کاشت میلگرد در ستون
کاشت میلگرد در ستونهای بتنی بهعنوان یک راهکار تقویتی، عمدتاً با هدف ارتقای ظرفیت باربری محوری، افزایش مقاومت خمشی و بهبود عملکرد لرزهای ستون به کار میرود. از آنجا که ستونها نقش اصلی در انتقال بارهای ثقلی و جانبی سازه دارند، هرگونه مداخله در آنها باید بر اساس تحلیل سازهای دقیق و منطبق با آییننامههای معتبر انجام شود. انتخاب قطر میلگرد، نوع چسب یا ملات کاشت و طول مهاری مؤثر باید بهگونهای باشد که انتقال تنش بین بتن قدیم و آرماتور جدید بهصورت یکنواخت و ایمن صورت گیرد.
در فرآیند اجرا، جانمایی سوراخها نباید باعث قطع یا تضعیف آرماتورهای موجود شود و فاصله میلگردهای کاشتهشده باید بهگونهای تنظیم گردد که تمرکز تنش در مقطع ستون ایجاد نشود. عمق کاشت ناکافی میتواند منجر به گسیختگی پیوستگی میلگرد و بتن شود و در مقابل، حفاری بیشازحد نیز احتمال ترکخوردگی یا خردشدگی بتن اطراف را افزایش میدهد. از این رو، کنترل کیفیت سوراخکاری، تمیزکاری کامل حفرهها و اجرای دقیق مراحل کاشت، نقش تعیینکنندهای در حفظ یکپارچگی ستون و دستیابی به عملکرد سازهای مطلوب دارد.
کاشت میلگرد در فونداسیون
در فونداسیونها، کاشت میلگرد بهعنوان یک راهکار مهندسی برای تقویت و توسعه ظرفیت سازهای به کار میرود. این فرآیند معمولاً زمانی مورد استفاده قرار میگیرد که نیاز به اتصال فونداسیون موجود به شالوده جدید، افزایش ابعاد فونداسیون یا ارتقای ظرفیت باربری جهت تحمل بارهای ثقلی و جانبی بیشتر وجود دارد. طراحی کاشت میلگرد در این شرایط باید بر اساس بررسیهای ژئوتکنیکی دقیق انجام شود، زیرا نوع خاک، عمق لایههای خاکی، تراکم و مقاومت آنها تأثیر مستقیمی بر رفتار فونداسیون دارد. همچنین کیفیت بتن موجود و سن آن، نحوه آرماتورگذاری و شرایط محیطی محل اجرا، پارامترهای مهم در انتخاب طول مهاری، قطر میلگرد و نوع ملات یا چسب کاشت میلگرد هستند.
اجرای صحیح کاشت میلگرد در فونداسیون باعث توزیع یکنواخت تنشها و کاهش تمرکز تنش در نقاط بحرانی میشود و بهطور قابل توجهی از بروز نشستهای نامتقارن و ترکهای موضعی جلوگیری میکند. علاوه بر این، این روش امکان افزایش ایمنی سازه در برابر تغییرات بارگذاری یا اصلاح سازههای موجود بدون نیاز به تخریب گسترده را فراهم میکند. رعایت مراحل اجرایی استاندارد شامل حفاری دقیق، تمیزکاری حفرهها، استفاده از مواد اتصالدهنده مناسب و کنترل کیفیت کاشت، از پیششرطهای تضمین عملکرد بهینه فونداسیون پس از تقویت است.
در روش مکانیکی، مهار میلگرد با استفاده از سیستمهای انبساطی یا قفلشونده انجام میشود. این روش بیشتر برای بارهای مشخص و شرایط اجرایی خاص بهکار میرود و معمولاً حساسیت کمتری به شرایط محیطی دارد.
مزایا و معایب روش کاشت میلگرد
مزایای فنی و اجرایی کاشت میلگرد
- توانایی تقویت و اصلاح سازههای موجود بدون نیاز به تخریب گسترده یا تغییرات ساختاری اساسی.
- امکان ارتقای ظرفیت باربری و عملکرد سازه در کوتاهترین زمان و با کمترین اختلال در بهرهبرداری.
- انعطافپذیری بالا در طراحی و اجرای روش، قابل اعمال در سازههای بتنی، فولادی و مرکب.
- تطبیق آسان با شرایط هندسی و سازهای موجود.
- سرعت بالای اجرا و قابلیت انطباق با مقاطع مختلف.
- نیاز حداقلی به تجهیزات سنگین و نیروی کار گسترده، مناسب برای تقویت موضعی یا کلی سازهها.
- افزایش ظرفیت باربری، بهبود رفتار لرزهای و ارتقای دوام سازه با حداقل مداخله و اختلال در عملکرد روزمره.
محدودیتها و معایب کاشت میلگرد در بتن
- حساسیت زیاد به کیفیت اجرا: هرگونه کوتاهی در آمادهسازی سطح، حفاری، تمیزکاری یا اعمال چسب و ملات میتواند باعث کاهش چسبندگی میلگرد و بتن و در نتیجه تضعیف عملکرد سازه شود.
- وابستگی به شرایط محیطی: دما، رطوبت و وضعیت بتن موجود تأثیر مستقیم بر گیرش مواد کاشت و مقاومت نهایی اتصال دارند و بیتوجهی به آنها ممکن است عملکرد مورد انتظار را کاهش دهد.
- نیاز به طراحی دقیق: انتخاب طول مهاری، قطر میلگرد، نوع چسب یا ملات و جانمایی مناسب باید بر اساس تحلیل سازهای و بارگذاری واقعی انجام شود؛ هر خطا در این محاسبات میتواند نقاط ضعف بحرانی ایجاد کند.
- ریسک عملکردی و ایمنی: عدم رعایت استانداردها و کنترل کیفیت باعث ایجاد تمرکز تنش، ترکهای موضعی یا حتی شکست اتصال میشود، که در شرایط بحرانی میتواند ایمنی سازه را به شدت به خطر اندازد.
- محدودیت در سازههای حساس: در برخی مقاطع یا سازههای با ابعاد کوچک، امکان نصب میلگرد بدون آسیب به بتن موجود محدود است و نیازمند راهکارهای جایگزین یا تقویت تکمیلی است.
عمق کاشت میلگرد
عمق کاشت میلگرد شاخصی کلیدی در طراحی و اجرای سازههای بتنی است که تضمینکننده انتقال مؤثر نیروها بین میلگرد و بتن میباشد. انتخاب عمق مناسب کاشت به مقاومت کششی و برشی سازه و همچنین جلوگیری از شکستهای موضعی کمک میکند و مستلزم رعایت استانداردهای فنی و مشخصات مواد است.
عمق کاشت میلگرد در بتن
در بتن، عمق کاشت میلگرد باید به گونهای باشد که اتصال بین میلگرد و ماتریس بتنی از استحکام کافی برخوردار شود. این عمق تحت تأثیر عواملی مانند قطر میلگرد، مقاومت فشاری بتن، نوع چسب یا گروت مصرفی و شرایط محیطی قرار دارد و تعیین آن باید بر اساس محاسبات مهندسی دقیق انجام شود.
عمق کاشت میلگرد در فونداسیون
در فونداسیونها، عمق کاشت میلگرد اهمیت ویژهای دارد زیرا این بخش از سازه بیشترین بارها و تنشها را تحمل میکند. عمق ناکافی باعث کاهش چسبندگی و احتمال لغزش میلگرد میشود و عمق بیش از حد میتواند هزینهها و مصرف مصالح را افزایش دهد. بنابراین تعیین عمق بهینه کاشت میلگرد در فونداسیون باید با توجه به نوع خاک، بارهای وارده و مشخصات فنی سازه انجام شود.
جدول عمق کاشت میلگرد
جدول تعیین عمق کاشت بر اساس محاسبات فنی
| مؤلفه محاسباتی |
شرح تخصصی |
| رابطه محاسباتی |
حداقل طول کاشت آرماتور = K1 × K2 × Ldb |
| ضریب K1 |
ضریبی وابسته به قطر میلگرد، ضخامت پوشش بتن (کاور) و فاصله عرضی بین میلگردها |
| ضریب K2 |
بیانگر نسبت آرماتور مورد نیاز سازه به میزان آرماتور کاشتهشده |
| پارامتر Ldb |
طول نفوذ مؤثر میلگرد در بتن که نقش اصلی در انتقال تنش دارد |
| کاربرد روش |
مناسب برای طراحیهای دقیق سازهای و پروژههای با حساسیت بالا |
جدول تعیین عمق کاشت بر اساس وزن میلگرد و جدول اشتال
| قطر بولت (میلیمتر) |
عمق پیشنهادی کاشت (میلیمتر) |
ظرفیت کششی تقریبی (تن) |
| 14 |
110 |
5 تا 6 |
| 16 |
130 |
8 |
| 18 |
150 |
10.5 |
| 20 |
170 |
15 |
| 22 |
190 |
17 |
| 24 |
210 |
20 |
| 28 |
250 |
25 |
| 32 |
280 |
27 |
روش کاشت میلگرد در بتن

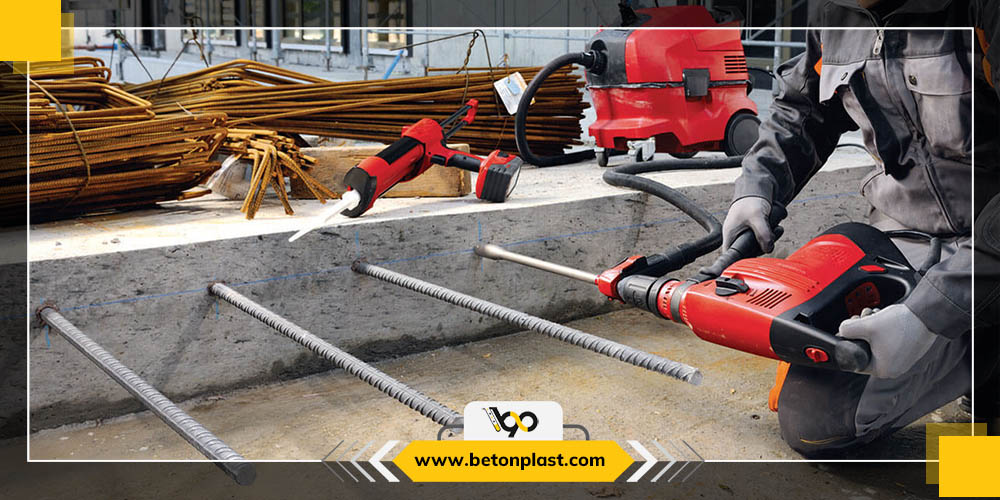

- نخستین مرحله، سوراخکاری دقیق با قطر و عمق مشخص است. انحراف در زاویه یا عمق سوراخ میتواند باعث کاهش سطح تماس و افت مقاومت شود.
- مرحله بعد، تمیزکاری کامل سوراخ است که اهمیت آن اغلب دستکم گرفته میشود. حذف گردوغبار، ذرات سست و رطوبت اضافی برای ایجاد چسبندگی مؤثر ضروری است.

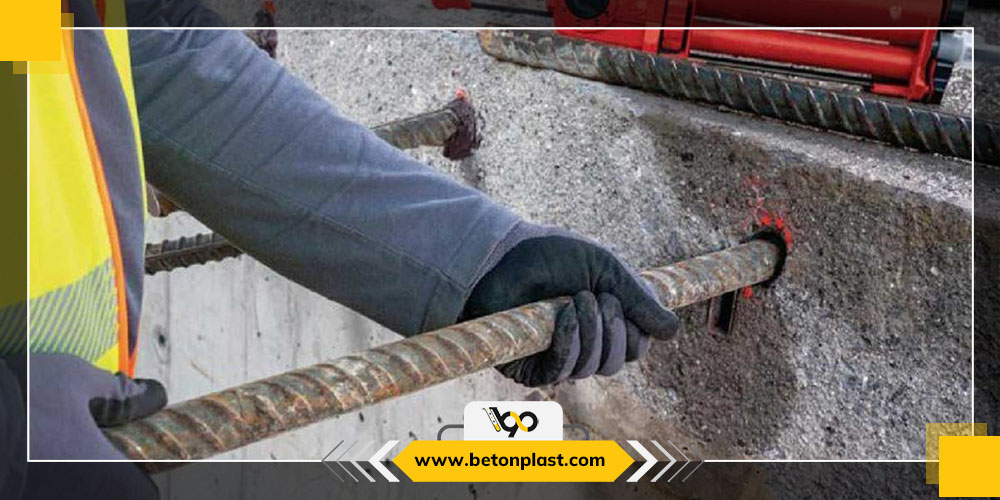

- در ادامه، تزریق ماده اتصالدهنده باید بهصورت یکنواخت و از انتهای سوراخ انجام شود تا از ایجاد حباب هوا جلوگیری گردد. در نهایت، نصب میلگرد با حرکت چرخشی ملایم انجام میشود تا توزیع مناسب چسب در اطراف میلگرد حاصل گردد.
- هر یک از این مراحل باید مطابق دستورالعمل فنی محصول و ضوابط اجرایی پروژه انجام شود.
ضوابط طراحی و محاسبات کاشت میلگرد (طبق الزامات آییننامه ACI)
ماهیت سازهای کاشت میلگرد
ضوابط طراحی و محاسبات کاشت میلگرد در بتن، مطابق آییننامه ACI، بر این اصل استوار است که کاشت میلگرد یک اتصال سازهای باربر با رفتار مکانیکی پیچیده محسوب میشود و نباید صرفاً بهعنوان یک عملیات اجرایی یا ترمیمی تلقی گردد. در این اتصال، انتقال نیرو از میلگرد به بتن موجود از طریق چسبندگی، اصطکاک و قفلشدگی مکانیکی انجام میپذیرد و اندرکنش سه مؤلفه اصلی شامل بتن موجود، فولاد تقویتی و ماده اتصالدهنده (چسب یا ملات) تعیینکننده ظرفیت نهایی سیستم است.
بر اساس ACI 318 و ACI 355، طراحی کاشت میلگرد باید بهگونهای انجام شود که مکانیزم شکست حاکم، شکلپذیر و قابل پیشبینی باشد. طراحی نامناسب میتواند منجر به گسیختگی ترد بتن، بیرونکشیدگی میلگرد یا شکست مخروطی شود که همگی از دیدگاه ایمنی سازهای نامطلوب تلقی میشوند.
مبانی طراحی و محاسبات کاشت میلگرد
در محاسبات کاشت میلگرد، آییننامه ACI چند حالت گسیختگی بالقوه را تعریف میکند که باید همگی کنترل شوند:
گسیختگی فولاد (Steel Failure): زمانی رخ میدهد که مقاومت کششی میلگرد به حد تسلیم یا گسیختگی برسد. این حالت مطلوبترین نوع شکست است و طراحی باید بهگونهای باشد که ظرفیت اتصال از ظرفیت فولاد کمتر نباشد.
یرونکشیدگی میلگرد (Bond/Pull-out Failure): این نوع شکست ناشی از ناکافی بودن طول مهاری مؤثر یا ضعف چسبندگی بین میلگرد، چسب و بتن است. کنترل این حالت مستقیماً به کیفیت بتن، نوع چسب و عمق کاشت وابسته است.
شکست مخروطی بتن (Concrete Cone Failure): در این حالت، یک حجم مخروطی از بتن اطراف میلگرد جدا میشود. فاصله از لبه بتن، عمق کاشت و مقاومت فشاری بتن پارامترهای اصلی مؤثر بر این نوع گسیختگی هستند.
شکست برشی بتن (Concrete Splitting Failure): در صورت کمبود کاور بتن یا فاصله ناکافی از لبه، تنشهای کششی جانبی باعث ترکخوردگی و گسیختگی برشی بتن میشوند.
طراحی مطابق ACI مستلزم آن است که ظرفیت طراحی اتصال برابر با حداقل ظرفیت ناشی از حالات شکست فوق در نظر گرفته شود، با اعمال ضرایب کاهش مقاومت (ϕ).
الزامات فنی طراحی کاشت میلگرد
طراحی کاشت میلگرد باید همزمان مجموعهای از پارامترهای فنی را پوشش دهد:
مشخصات بتن موجود: مقاومت فشاری بتن (f’c)، وضعیت ترکخوردگی، سن بتن و شرایط بهرهبرداری (ترکخورده یا بدون ترک) باید مشخص شود. بتنهای با f’c پایین، بتنهای کربناته یا آسیبدیده نیازمند افزایش عمق کاشت یا محدودیت در بارگذاری هستند.
مشخصات میلگرد: قطر میلگرد، نوع فولاد (معمولاً ASTM A615 یا معادل آن)، آجدار بودن و مقاومت تسلیم (fy) در تعیین طول مهاری و ظرفیت نهایی نقش مستقیم دارند. افزایش قطر میلگرد بهطور غیرخطی موجب افزایش عمق کاشت مورد نیاز میشود.
نوع ماده اتصالدهنده: آییننامه ACI استفاده از چسبهایی را مجاز میداند که دارای گواهی تأیید (ICC-ES / ACI 355) باشند. چسبهای اپوکسی، وینیلاستر یا هیبریدی باید از نظر مقاومت کششی، رفتار خزشی (Creep)، حساسیت به دما و دوام محیطی بررسی شوند.
الزامات هندسی: فاصله از لبه بتن، فاصله محوری بین میلگردهای کاشتی و ضخامت عضو بتنی باید مطابق حداقلهای آییننامهای رعایت شود. عدم رعایت این فواصل میتواند موجب فعال شدن شکست مخروطی یا برشی بتن گردد.
شرایط محیطی و اجرایی: دمای بتن و چسب در زمان اجرا، رطوبت، وجود محیطهای خورنده و شرایط بهرهبرداری بلندمدت باید در انتخاب نوع چسب و ضرایب کاهش مقاومت لحاظ شود.
پیامدهای عدم رعایت ضوابط طراحی
عدم انطباق طراحی کاشت میلگرد با الزامات ACI میتواند منجر به بروز مکانیزمهای شکست ترد و ناگهانی شود که اغلب بدون هشدار قبلی رخ میدهند. بیرونکشیدگی میلگرد، شکست موضعی بتن یا تمرکز تنش در ناحیه اتصال از جمله پیامدهایی هستند که میتوانند کل سیستم مقاومسازی یا الحاق سازهای را با شکست مواجه کنند.
آییننامههای مرجع کاشت میلگرد
طراحی و محاسبات کاشت میلگرد باید مبتنی بر استانداردهای معتبر انجام شود که مهمترین آنها عبارتاند از:
ACI 318: الزامات طراحی سازههای بتنی
ACI 355: ارزیابی و تأیید سیستمهای مهاری و کاشت میلگرد
EAD / ETAG: دستورالعملهای اروپایی برای انکرها و اتصالات کاشتی
این آییننامهها چارچوب دقیقی برای تعیین طول مهاری، ظرفیت باربری، ضرایب کاهش مقاومت، کنترل کیفیت اجرا و آزمونهای بارگذاری ارائه میدهند. تبعیت از این ضوابط نهتنها ریسک خطاهای طراحی و اجرایی را کاهش میدهد، بلکه تضمینکننده عملکرد ایمن، پایدار و قابل اطمینان اتصال کاشت میلگرد در طول عمر سازه خواهد بود.
