بررسی اثر جایگزینی خاکستر پوسته شلتوک برنج به جای سیمان
در پارامتر های فیزیکی،شیمیایی بتن
نوید وفا1 ، مصطفی صادق نژاد2 ، پیمان ایوبی3
1- نوید وفا،دانشجوی کارشناسی ارشد عمران،دانشکده فنی ،دانشگاه گیلان
2- مصطفی صادق نژاد،دانشجوی کارشناسی عمران،دانشکده فنی،دانشگاه گیلان
3- پیمان ایوبی،دانشجوی کارشناسی عمران،دانشکده فنی،دانشگاه گیلان (مولف رابط)
چکیده:
مرغوبیت و کیفیت بتن ضمن آنکه به خواص مکانیکی آن مربوط است،به دوام و پایداری آن نیز ارتباط دارد.موضوع دوام و پایداری بتن در مقابل عوامل خارجی که ممکن است در آب و هوا و خاک موجود باشد بسیار مهم است.
سوالات تحقیق:
در این مقاله اقدام به بررسی میزان اثر بخشی خاکستر به عنوان جایگزین مناسب برای سیمان در دوام و پایداری بتن در محیط های آبی پرداخته شده است.
روش تحقیق:
در این تحقیق به منظور بررسی میزان جذب آب،نمونه های مکعبی بتنی که در آنها سیمان با درصدهای مختلف خاکستر با اندازه متوسط ذرات 95 و 5 میکرون جایگزین شده ساخته شدند.همچنین برای بررسی نفوذ یون کلر نمونه های دیگری با درصدهای مختلف خاکستر تهیه شدند.
نتیجه گیری:
با توجه به آزمایشات انجام یافته روی نمونه های مختلف، نتایج نشان میدهد که جایگزینی سیمان با 10% خاکستر با اندازه 5 میکرون بهینه ترین تاثیر را در کاهش سرعت،درصد و ضریب جذب آب دارد که با افزایش زمان عمل آوری این تاثیر بیشتر میگردد. در مورد نفوذ یون کلر نیز نتایج نشان میدهد که افزایش میزان خاکستر این نفوذ را کاهش به میزان قابل توجهی کاهش میدهد.
واژه های کلیدی : خاکستر پوسته برنج،درصد جذب آب،سرعت جذب آب،ضریب جذب آب، میزان نفوذ کلر
مقدمه:
بحران انرژی و نیاز به صرفه جویی در مواد انرژی زا در تهیه و تولید مواد مختلف نظیر سیمان باعث گردیده تا کوششی وسیع در اقتصادی کردن تولید این فرآورده و بهبود بخشیدن به کیفیت آن در سطح جهان انجام گیرد.یکی از قدمهای موثر در حل این مهم ، استفاده از مواد پوزولانی به صورت طبیعی و مصنوعی در سیمان است .استفاده از این مواد و جایگزین کردن درصدهای مختلف آن نه تنها بهای تمام شده بتن را تقلیل میدهد بلکه دوام بتن را در محیطهای مخرب افزون میسازد.
در استانداردها پوزولان به این صورت تعریف میشود: ماده سیلیسی یا سیلیسی-آلومینیومی که بتنهایی ارزش چسبندگی ندارد،اما به شکل ذرات بسیار ریز و در مجاورت رطوبت با درجات حراحت معمولی با هیدروکسید کلسیم واکنش نشان داده و ترکیباتی را بوجود می آورد که خاصیت چسبندگی دارد. بنابراین پوزولان یک ماده طبیعی یا مصنوعی است که حاوی سیلیس فعال است.تعداد زیادی از خواص بتن با اضافه کردن مواد پوزولانی در جهت مساعدی تحت تاثیر قرار میگیرند. بعضی از این تاثیرات ناشی از تاثیر فیزیکی ذرات پوزولان بوده و بعضی دیگر در اثر واکنش شیمیایی پوزولانی بوجود می آید.(11)
یکی از مهمترین خصوصیات پوزولان ها توانایی بالای آنها در کاهش حفره ها و کاهش نفوذپذیری بتن است . گزارشات منتشره از مهتا و دیویس و فلمن (11)نیز حاکی از آن است که افزودن مواد پوزولانی باعث کاهش چشمگیر منافذ در خمیرهای سیمان خواهد شد.همچنین تحقیقات صورت گرفته نشان میدهد که بتن های حاوی پوزولان در مقابل حمله سولفات ها ، یون کلرور ، کربناتاسیون و خوردگی فولاد دارای مقاومت بالایی میباشند.علت این مقاومت بالا ، کاهش نفوذپذیری بتن در اثر واکنش های پوزولانی میباشد. تمامی این واکنشها در یک محیط مرطوب بین اجزا سیلیسی و سیلیسی – آلومینیومی پوزولان و هیدروکسید کلسیم انجام میشود که محصولات اصلی این واکنشها کلسیم-سیلیکات-هیدراته و کلسیم-آلومینیوم-هیدراته میباشد که خاصیت چسبندگی بالایی داشته و در بهبود بخشیدن خواص بتن موثر میباشد.(8)
در سال 1972 مهتا(1 )در آمریکا اولین مقالات خود در مورد استفاده از پوسته برنج را انتشار داد.اهمیت کار مهتا از این جهت است که او مطالعه دقیقی در پارامترهای موثر بر احتراق پوسته برنج و کیفیت خاکستر تولید شده انجام داد. (2 )
ساراسوایی و سانگ (3) نیز در آزمایشات خود نشان دادند که تخلخل موثر در نمونه های بتنی حاوی مقدار بهینه خاکستر پوسته برنج میتواند کاهش یابد. در تحقیق انجام گرفته توسط زانگ و مالهوترا(4 ) نشان داده شد که افزودن خاکستر پوسته برنج میتواند تا نزدیک 4 برابر از نفوذ یون کلراید به داخل نمونه های بتنی در آزمایش نفوذ تسریع شده یون کلراید جلوگیری نماید. یافته های چینداپراسیرت (5و6 ) و همکاران نیز علاوه بر تایید نظر فوق نشان میدهد که عمق نفوذ یون کلراید نیز در این نمونه ها کاهش قابل توجهی داشته است.
در کشور ما خاکستر پوسته برنج ، مطابق مبحث نهم مقررات ساختمان ایران در رده پوزولان های مصنوعی قرار دارد که میتواند به عنوان جایگزین درصدی از سیمان ، خواص مکانیکی و دوام بتن را بهبود بخشد.استفاده از خاکستر پوسته برنج به منظور ماده جایگزین سیمان جهت تولید سیمانهای پوزولانی در کشور ما بسیار با اهمیت است زیرا با توجه به فراوانی شالیزارهای شمال ایران و میزان تولید برنج در این ناحیه و نواحی دیگر کشور سالیانه به مقدار زیادی پوسته برنج در ایران تولید میشود ،در حال حاضر از این پوسته ها استفاده چندانی نمیشود و یا در مواردی اندک ، استفاده های بسیار محدودی دارد و بحث خارج کردن آن از محیط زیست نیز با مشکلاتی عدیده روبرواست این در حالی است که پوسته برنج یک فرآورده با ارزش و در واقع یک ماده خام صنعتی با قابلیت های متنوعی محسوب میشود.(9 )
بطور کلی مطالعات زیادی روی عملکرد بتنهای حاوی خاکستر پوسته برنج صورت گرفته است که این مقاله اثرات جایگزینی نسبی سیمان را با درصدها و اندازه های مختلف از آن روی جذب آب و نفوذ یون کلر بررسی می کند.
طرح اختلاط و اماده سازی نمونه ها :
ناجی جیوی و همکاران مطالعات بسیار گسترده ای روی تاثیر اندازه ذرات و درصدهای مختلف جایگزینی خاکستر روی جذب آب نمونه های بتنی به منظور توسعه یک سازه با بیشترین خاصیت های مطلوب انجام دادند (7)روند این فعالیت ها به این صورت بود که آنها در آزمایشگاه 3 نوع نمونه به منظور انجام آزمایشات مختلف ساختند . مخلوطهای کنترل که از دانه های طبیعی و آب و سیمان ساخته شدند و مخلوط های نوع 1 و 2 که با محتواهای مختلف خاکستر با اندازه متوسط ذرات 95 و 5 میکرون (ذرات خیلی ریز) ساخته شدند. این ترکیبات با جایگزینی 5 ، 10 ، 15 ، 20% خاکستر بجای سیمان آماده شده و نسبت آب به سیمان برای همه ترکیبات 0.4 بود. نسبت های اختلاط نمونه ها در جدول زیر قید شده است میباشد. 1148 12kgm3"> و میزان شن 492 12kgm3"> که میزان ماسه
|
Sample designation
|
RHA(%)
|
Quantities (kg/m3)
|
|
cement
|
RHA
|
|
کنترل
|
0
|
450
|
0
|
|
11 & 21
|
5
|
528
|
22
|
|
12 & 22
|
10
|
405
|
45
|
|
13 & 23
|
15
|
383
|
67.5
|
|
14 & 24
|
20
|
360
|
90
|
جدول 1 .طرح اختلاط نمونه های ساخته شده
همچنین برای بررسی تاثیر جایگزینی سیمان با خاکستر پوسته برنج روی نفوذ یون کلر در نمونه ها ی بتنی در سنین مختلف و در اعماق مختلف یک تحقیق گسترده صورت گرفته است (10). در این تحقیق بتن هایی به ابعاد 10*10*10 سانتی متر برای انواع مخلوط (بتن معمولی ، بتن حاوی دوده سیلیس ، بتن حاوی خاکستر ) با طرح اختلاط مورد نظر و اسلامپ ثابت 50 سانتی متر در کلیه مخلوط ها با استفاده از فوق روان کننده ساخته شد.(10)
انواع مخلوط بتنی با درصد های مختلف جایگزینی خاکستر و میکروسیلیس به شرح زیر ساخته شدند :
1. بتن کنترل.
2.(315 )بتن با 15% جایگزینی خاکستر
3.(320)بتن با 20% خاکستر.
4.(325). بتن با 25% خاکستر.
5.(410)بتن با10% میکروسیلیس.
محیطهایی که نمونه ها برای مدت طولانی در آن قرار میگیرند محیط آبی معمولی و محیط آبی مخرب حاوی محلول 5%نمک طعام میباشد و برای افزایش شدت خوردگی در محیط ، نمونه ها در حالت ترو خشک شدگی متوالی قرار گرفته و بر اساس استاندارد(10) بصورت دوره های 2 هفته ای از محلول نمک خارج و پس از نگه داری در محیط آزمایشگاه خشک شده و مجددا دو هفته دیگر در محلول نمک گذاشته می شوند.
روند انجام آزمایشات :
- آزمایش درصد جذب آب:
درصد جذب آب یک برآورد از حجم خلل وفرج و سوراخ های بتن پس از سخت شدگی است که بوسیله آب در شرایط اشباع اشغال میشود.ناجی جیوی و همکاران(7) میزان آب جذب شده در نمونه های بتن حاوی خاکستر 2 اندازه مختلف را پس 7 ، 28 ، 90 روز عمل آوری مرطوب اندازه گیری کردند.
- آزمایش سرعت جذب آب :
سرعت جذب آب در واقع نیروهای موئینگی اعمال شده بوسیله ساختمان خلل و فرج بتن است که سبب می شود مایعات به داخل مواد کشیده شوند.در این آزمایش سرعت جذب آب مکعب های بتنی بوسیله اندازه گیری افزایش جرم نمونه ها در اثر جذب آب در زمان های مشخص موقعی که فقط یک وجهه نمونه در معرض آب بود اندازه گیری شد بدین صورت که پس از 7 ، 28 و 90 روز عمل آوری مرطوب، نمونه ها را در دمای 50 درجه سانتی گراد اون به مدت 3 روز کاملا خشک کرده و سپس به مدت 15 روز در یک محفظه کاملا بسته با دمای 23 درجه سانتی گراد تحت رطوبت قرار دادند. سپس جرم اولیه نمونه ها اندازه گیری شده و نمونه ها در عمق 5 میلی متر از آب قرار گرفتند . در زمان های انتخاب شده ( 1 ، 5 ، 10 ، 20 ، 30 ، 60 ، 110 ، 120 دقیقه ) و پس از تماس اولیه نمونه با آب ، نمونه ها از آب جدا و وزن و سپس برای قرائت دوره بعدی در آب قرار داده شدند .
سرعت جذب آب عبارت است از :
12I=∆M/(a*d)">
افزایش جرم در واحد زمان 12:∆M">
: ناحیه در معرض آب نمونه a
:چگالی آب d
3 . آزمایش ضریب جذب آب :
ضریب جذب آب تحت عنوان اندازه نفوذ پذیری آب مطرح میشود و آن بصورت نسبت آب جذب شده بوسیله بتن خشک در طول 1 ساعت تعریف میشود . ناجی جیوی و همکاران (7)به این طریق عمل نمودند که ابتدا نمونه های بتنی را به مدت یک هفته در دمای 110 درجه سانتی گراد در اون خشک نموده تا نمونه ها به یک وزن ثابت برسند سپس آنها را به مدت 1 روز در یک محفظه کاملا بسته خشک نمودند . حال نمونه ها در عمق 5 میلی متر از آب قرار داده شده و مقدار آب جذب شده در طول مدت 1 ساعت برای نمونه های بتنی حاوی خاکستر را در زمان های 7 ، 28 و 90 روزه از عمل آوری مرطوب از فرمول زیر محاسبه کردند :
12k=QA2أ—1t">
:ضریب جذب آبk
: مقدار آب جذب شده بوسیله نمونه خشک در طول 1 ساعت Q
: سطح نمونه های بتنی که آب از طریق آن نفوذ میکندA
4 . آزمایش نفوذ یون کلر :
در این آزمایش برای اندازه گیری درصد یون کلر بر حسب وزن بتن ابتدا 5 گرم از پودر نمونه های گرفته شده را با 10 گرم پودر منگنز مخلوط کرده و 150 ساتیمتر مکعب اسید نیتریک 2 % به آن اضافه میشود و به مدت 2 ساعت عمل واکنش بروی آن انجام میگیرد تا سیمان موجود در پودر حل گردد و سپس به آن 2 تا 3% نقره نیترات اضافه میشود تا رسوب نقره نیترات حاصل شود . در ادامه رسوب مورد نظر صاف گشته و وزن آن تعیین می گرددو از طریق اندازه گیری مقدار یون کلر موجود در آن و با توجه به 5 گرم نمونه تحت آزمایش ، درصد یون کلر موجود در آن تعیین میگردد.(10)
نتایج و تفسیر آزمایشات :
بعد از طی مراحل آزمایشات ، نتایج در جداول زیر گزارش شد:
|
Mix designation
|
RHA(%)
|
P.W.A (%)
|
V.W.A *10-6 (M/S1/2)
|
C.W.A *10-10 (M2/S)
|
|
7
|
28
|
90
|
7
|
28
|
90
|
7
|
28
|
90
|
|
کنترل
|
0
|
7.47
|
5.6
|
4.8
|
13.22
|
12.34
|
10.14
|
9.02
|
2.86
|
1.35
|
|
11
|
5
|
7.8
|
5.94
|
4.32
|
13.43
|
12.76
|
9.89
|
9.23
|
2.98
|
1.25
|
|
12
|
10
|
7.49
|
5.78
|
4.15
|
13.29
|
12.39
|
9.03
|
9.2
|
2.96
|
1.13
|
|
13
|
15
|
7.86
|
6.05
|
4.59
|
13.48
|
12.81
|
9.92
|
9.37
|
3.10
|
1.25
|
|
14
|
20
|
7.92
|
6.13
|
4.68
|
13.53
|
13.03
|
10.11
|
10.10
|
3.24
|
1.32
|
|
21
|
5
|
6.9
|
5.22
|
3.98
|
12.64
|
11.38
|
6.89
|
8.56
|
2.47
|
1.03
|
|
22
|
10
|
6.67
|
5.11
|
3.51
|
10.72
|
8.64
|
5.14
|
7.3
|
1.97
|
0.89
|
|
23
|
15
|
6.94
|
5.28
|
4.01
|
12.6
|
11.7
|
8.32
|
8.67
|
2.55
|
1.12
|
|
24
|
20
|
7.10
|
5.41
|
4.14
|
12.86
|
11.73
|
9.16
|
8.83
|
2.57
|
1.2
|
جدول 2 .نتایج آزمایشات درصد ، سرعت و ضریب جذب آب روی نمونه های جدول 1
P.W.A : perecentage of water absorption
V.W.A: velocity of water absorption
C.W.A:coefficient of water absorption
2series:ultra fine RHA-blended concrete
1 series: rice husk ash blended concrete with average particle of 95 micron
1 . با افزایش سن عمل آوری بتن از 7 تا 90 روز در هر 3 نوع نمونه ها کاهش درصد جذب آب وجود دارد. کاهش جذب در سن 7 روزه در نمونه های نوع 2 (حاوی ذرات بسیار ریز خاکستر ) با انواع دیگر نمونه ها قابل مقایسه هستند ولی در سنین 7 و 28 روزه درصد جذب آب در نوع 1 نسبت به نوع کنترل افزایش یافته است .
این ممکن است بعلت نم دار بودن ذرات خاکستر باشد اما با افزایش سن بتن تا 90 روز میزان درصد جذب آب با افزایش در میزان خاکستر به 10% برای هر 2 نوع نمونه های 1 و 2 کاهش یافت حتی در 20% خاکستر نیز در هر 2 نوع نمونه ها مقادیر در مقایسه با نوع کنترل کمتر هستند.بنابراین میتوان نتیجه گرفت که با افزایش طول زمان عمل آوری ، افزایش سن و درصد خاکستر در نمونه های نوع 1 و 2 فضاهای خالی رطوبت پذیر کاهش یافته که این به دلیل واکنش های پوزولانی خاکستر و خاصیت پرکنندگی هر 2 اندازه آن میباشد اگرچه نمونه های نوع 2 نتایج بهتری داشتند. (7)
- در سن 7 روزه عمل آوری ، کاهش خیلی زیادی در سرعت جذب آب نمونه های نوع 2 وجود دارد . همچنین با افزایش میزان خاکستر به 15 و 20% ، افزایش در سرعت جذب آب مشاهده شده اگرچه مقادیر هنوز هم کمتر از نمونه های بتنی کنترل هستند.
آن بخوبی استنباط میشود که ترکیبات معدنی با ذرات ریز قادرند اثر پرکنندگی بالایی که این مواد پرکننده میتوانند منافذ غیر پیوسته و پیچدار در ساخت بتن را شامل شده همچنین فعالیت های پوزولانیکی بالای ذرات ریزتر مقدار ژل کلسیم-سیلیکات-هیدراته را افزایش داده که اگر این پدیده با نسبت آب به سیمان پایین همراه باشد میتواند ساختار میکروسکوپی بتن را تغییر داده و بدین طریق نفوذپذیری بتن به میزان قابل ملاحظه ای کاهش می یابد.(7)
3 .وقتی که میزان خاکستر از 10% برای نمونه های نوع 2 بیشتر شود کاهش قابل توجهی در ضریب جذب آب مشاهده میشود . در مقادیر بیشتر از 15 – 20% از خاکستر افزایش در ضریب آب مشاهده میشود ولی این مقادیر هنوز کمتر از مقادیر نمونه های کنترل میباشد. برای نمونه های نوع 1 در سنین 7 و 28 روزه مقادیر ضریب جذب آب در همه محتواهای جایگزینی سیمان (درصدهای مختلف خاکستر) بالاتر از نمونه های کنترل است اما در سن 90 روزه این ضریب با 20% جایگزینی کاملا کمتر ار بتن های کنترل میباشد.(7)
4 .با افزایش مقدار خاکستر از مقدار نفوذ یون کلر در عمق نمونه ها کاسته شده که نشان هنده این است که پوزولان باعث کاهش نفوذ پذیری خواهد شد.افزایش نفوذ پذیری ، در نتیجه افزایش میزان یون کلر ، باعث تجمع و کریستالیزاسیون نمک های حاصل از واکنش در خلل و فرج و لوله های موئینه شده که این پدیده سبب اعمال تنش کششی قابل ملاحظه ای به دیواره های این خلل و فرج شده و منجر به شکست و تخریب بتن سخت میشود .(10)
بتن با نفوذ پذیری بالا در یک محیط شدیدا خورنده به فاصله چند هفته به دلیل نفوذ یون های کلر آسیب میبیند در حالیکه در همین شرایط تخریب بتن متراکم ، نفوذناپذیر و خوب عمل آمده سالها طول خواهد کشید . در نتیجه بتن های حاوی خاکستر و میکروسیلیس دارای نفوذپذیری کمتری بوده و نفوذ یون کلر در آنها تقلیل می یابد و دوام بتن های فوق در محیط های مخرب زیادتراست.(10)

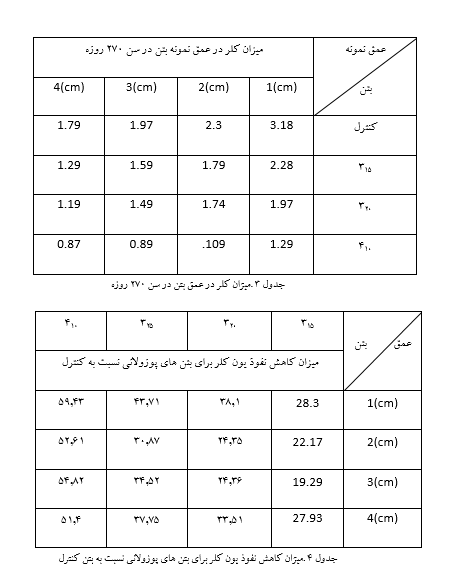

- در زیر دیاگرام های درصد ، سرعت و ضریب جذب آب نمونه های کنترل و 12 و 22 بر حسب روز و همچنین دیاگرام درصد کاهش یون کلر بر حسب عمق برای نمونه های 315 و 320 و 325 و 410 رسم شده است تا بوضوح نتایج ذکر شده مشاهده گردد.

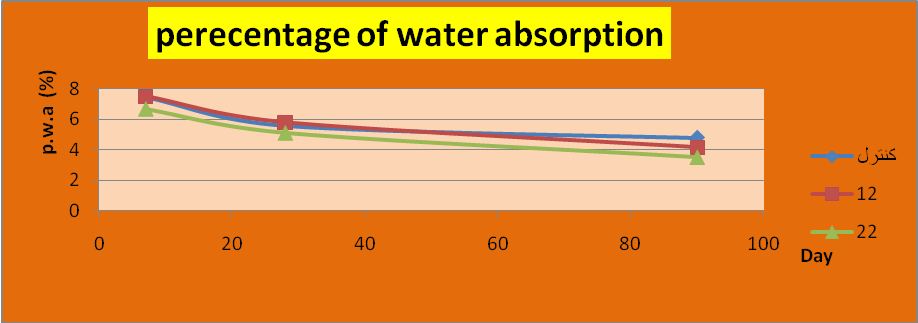

نمودار 1 .درصد جذب آب بر حسب روز

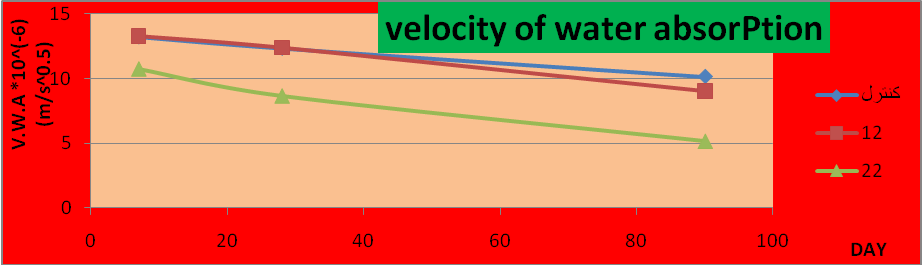

نمودار 2 .سرعت جذب آب بر حسب روز

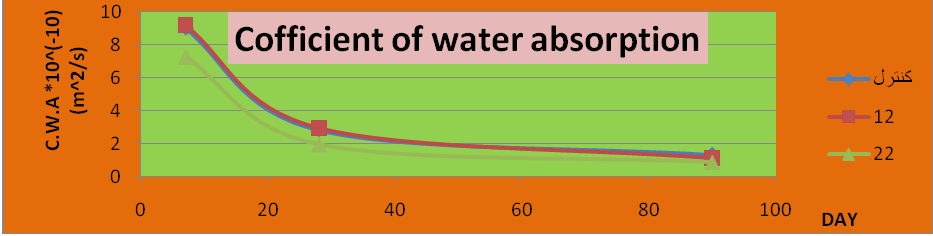

نمودار 3 .ضریب جذب آب بر حسب روز

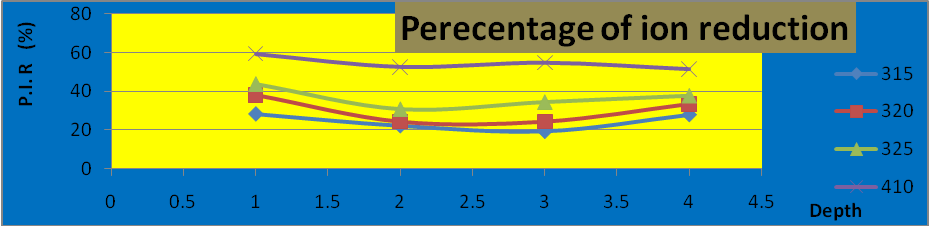

نمودار 4 .میزان کاهش نفوذ کلر برای بتن های پوزولانی نسبت به بتن کنترل
نتیجه گیری :
مصرف خاکستر پوسته برنج نتایج مطلوب زیر را به همراه دارد:
1 . دوام و پایایی بتن در محیط های مخرب را افزایش می دهد.
2 . نفوذ پذیری ، درصد جذب آب ، ضریب جذب آب و سرعت آنرا به میزان قابل توجهی کاهش میدهد.
3 . نفوذپذیری بتن را در مقابل آب و یون های مضر موجود در آن همچون یون کلر کاهش داده که بر دوام و پایایی بتن می افزاید .
- به دلیل کاهش نفوذپذیری ، آرماتورهای داخل بتن کمتر دچار خوردگی بر اثر نفوذ یون کلر میگردند و در صورت شروع خوردگی ، پیشرفت آن کندتر است.
5 . از نظر اقتصادی با جایگزینی 20% سیمان بوسیله خاکستر پوسته برنج در جهت بهینه سازی طرح پیش میرویم.
6 . از نظر محیط زیست نیز میتوان با استفاده از خاکستر پوسته برنج در صنعت ، آلودگی محیط زیست را به میزان قابل توجهی کاهش داد.
منابع:
- Mehta p.k. ,”siliceous ashes and hydraulic cement prepared thereform ,us patent ,4105459,august 1978
- Bui D.D . ,”Rice husk ash a mineral admixture for high performance concrete” ,phd thesis , delft univerrsity press ,2001
- saras wathy V . and song ha – won ,”corrosion performance of rice husk ash blended concrete , constraction and building materials “ , volume 21 , Issue 8 , August 2007 , pages 1779-1784.
- zhang M.,molhotra V.M .,”High performance concrete incorporating rice husk ash as a supplementary cementing material” , ACI materials journal , November – December 1996 , Tittle no . 93 – M72 , page 629 – 636 .
- Chindaprasirt P.and Rukzon strength S . ,”porosity and corrosion resistance of ternary blend portland cement , rice husk ash and fly ash mortar , construction and building materials”,volume 22 , issue 8 , august 2008 , pages 1601 – 1606 .
- chindaprasirt P.and Rukzon sumrerng and sirivivatnanon vute , “effect of carbon dioxide on chloride penetration and chlorideion diffusion coefficient of of blended Portland cement mortar , construction and Building materials “ , volume 22 , issue 8 , august 2008 , pages 1701 – 1707 .
- naji Givi A . Abdoll Rashid S . Aziz F . Mohd salleh M ,”Assessment of the effects of rice husk ash particle size on strength , water concrete ,permeability and workability of binary blended “ , 2010 .
- Feng Q . Yamamichi H , Shoya M , Sugita S , “Study on the pozzolanic properties of rice husk ash by hydrochloric asid pretreatment cem concretes”,2004 .
- وثوق ، بررسی خواص مهندسی و دوام بتن های ساخته شده از پوسته برنج سوخته ، پایان نامه کارشناسی ارشد ، دانشکده عمران ، دانشگاه صنعتی امیر کبیر ، 1368 .
- طاهری فر، بررسی دوام بتن های ساخته شده با خاکستر پوسته برنج ، دانشکده فنی ، دانشگاه گیلان ، 1385 .
Study the effect of replacement of RHA with cement on the physical , chemical and economic Parameter of the concrete
12Navid vafa1">
12Mostafa sadeghnejad2">
12Peyman ayoubi3">
1-MSs-Department of Civil Engineering, The University of Guilan , Rasht, I.R. Iran ,
2-BSs-Department of Civil Engineering, The University of Guilan , Rasht, I.R. Iran ,
3-BSs-Department of Civil Engineering, The University of Guilan , Rasht, I.R. Iran ,
ABSTRACT
The quality of concrete depends on mechanical property and durability of it . problem of saving durability concrete toward environmental factors is important
RESEARCH INQUERIES
in this paper we want to study the effect of RHA on the workability , durability and permeability of concrete as a replacement of cement.
RESEARCH METHOD
In this article in order to study the water adsorption of concrete, different cubic sample of concrete with various percentage of RHA, with size of 5micrometer to 95 micrometer, replacement were made. by the way to study the chloride ion penetration cubic samples with different percentage of RHA were made.
CONCLUSION
Results show that replacement 10% of RHA with 5 micrometer size with cement has the best effect on concrete properties and according to increase the curing time this effect will improve .Bye the way replacement of cement with RHA reduce the penetration of chloride ion a lot.
Key Words:
RHA, water adsorption percent, water adsorption velocity, water adsorption coefficient , chloride ion penetration
